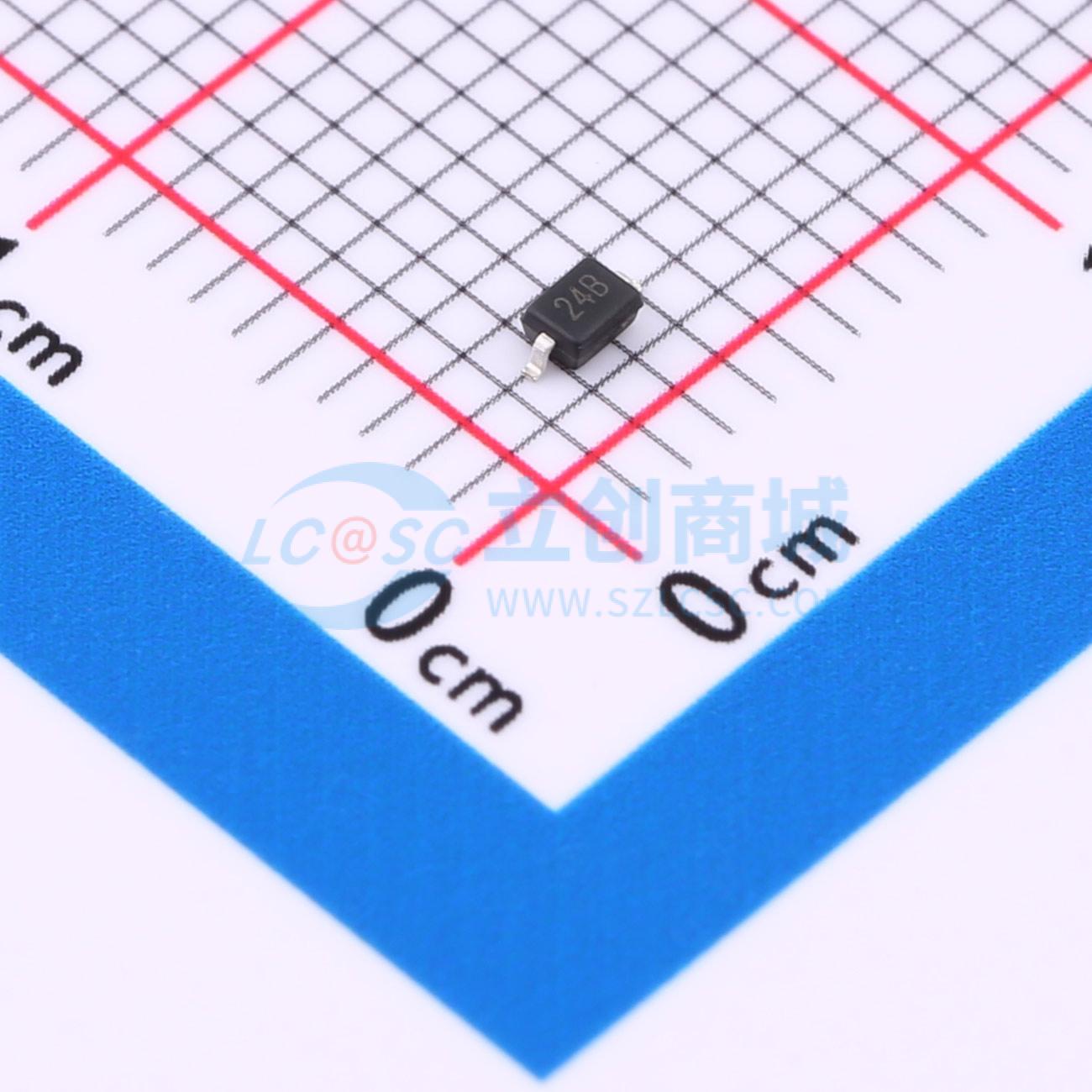

温馨提醒：图片仅供参考，商品以实物为准

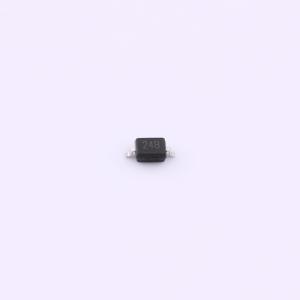

HPESD24VV1BAX
双向ESD 24V截止 峰值浪涌电流：9.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器，专为高效率电路保护设计，耐压24V，能有效应对9.5A瞬时电流冲击，其低至10pF的电容值确保信号传输不受影响，为电子设备提供了一个兼具强度与速度的防御方案。
- 商品型号
- HPESD24VV1BAX
- 商品编号
- C25503308
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 9.5A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 20.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HPESD24VV1BAX 可保护敏感的半导体组件免受静电放电及其他电压感应瞬变事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于 ESD 环境的设计提供了的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用 SOD-323 封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在 8×20μs 脉冲下峰值功率可达 360W
- 低漏电流
- 典型响应时间小于 1 ns
- IEC61000-4-2 第 4 级 ESD 保护
- IEC61000-4-4 第 4 级 EFT 保护
