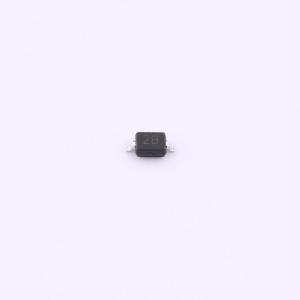

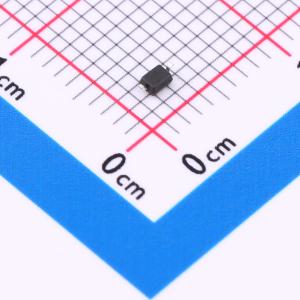

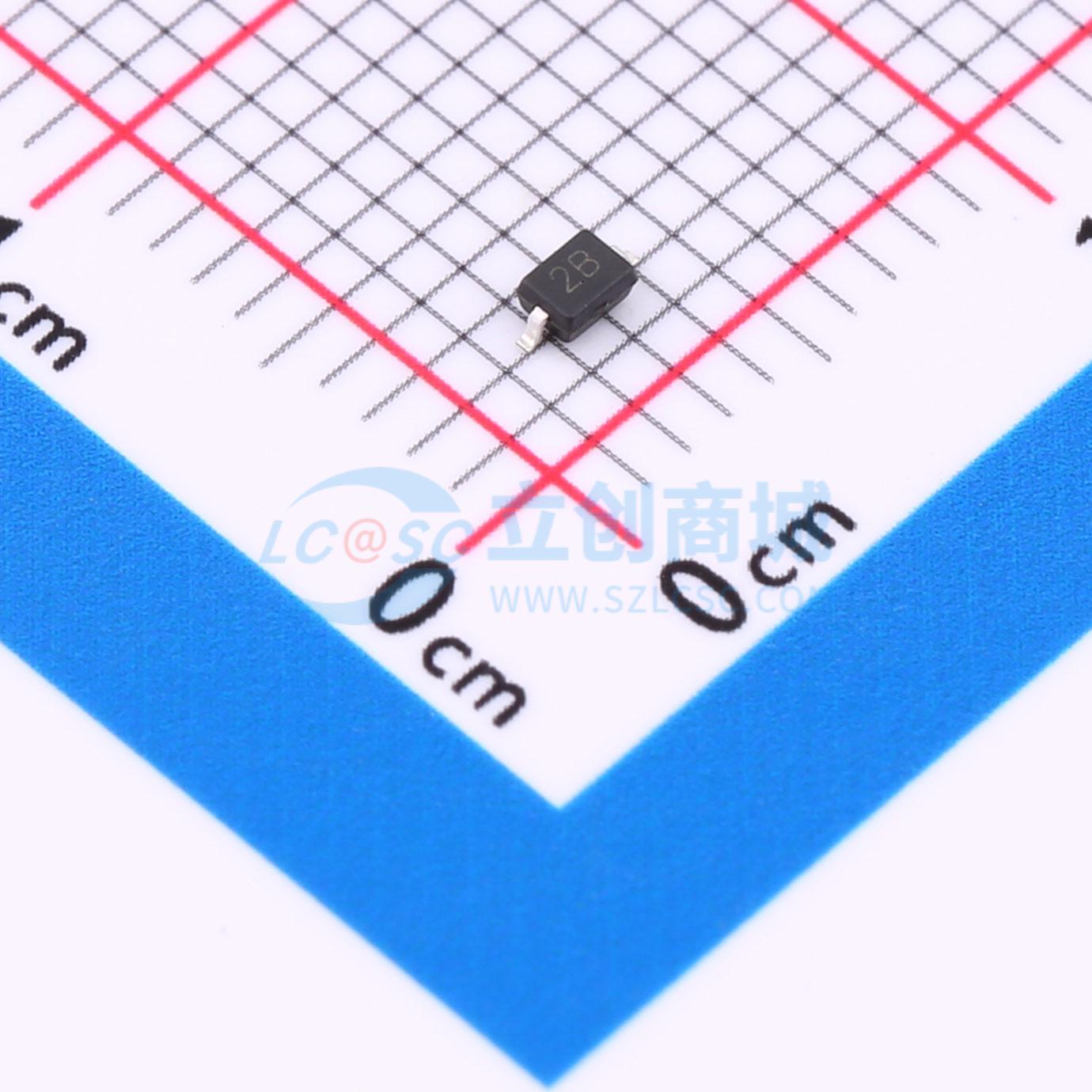

HCDSOD323-T05SC
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Bi双向单通道保护器件，针对低电压环境优化，VRWM为5V，是保护敏感电路的理想选择。其IPP达到20A，能够承受高能量瞬态电流冲击，确保系统稳健。尽管结电容CJ典型值为120pF，较适宜于对速度要求不严苛的信号线路，但仍能有效平衡保护与信号完整性需求，为电子设备提供既可靠又经济的防护解决方案。
- 商品型号
- HCDSOD323-T05SC
- 商品编号
- C25503804
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HCDSOD323-T05SC 可保护敏感的半导体组件，使其免受静电放电 (ESD) 和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在 ESD 环境下的设计提供了同类防护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在 8×20μs 脉冲条件下，峰值功率高达 350 W
- 低泄漏电流
- 响应时间典型值小于 1 ns
- IEC61000-4-2 4级 ESD 保护
- IEC61000-4-4 4级 EFT 保护
