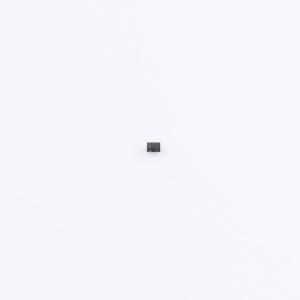

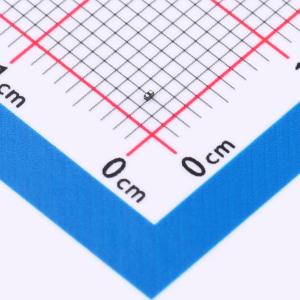

HCPDZ5V0C-HF
双向ESD 5V截止 峰值浪涌电流：2.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Bi双向保护器为单通道设计，耐压5V，双向保护功能可应对正负电压冲击，能承受2A瞬时大电流，低至3pF的电容确保信号无损通过，是保护精密电路免受瞬态电压损害的高效解决方案。
- 商品型号
- HCPDZ5V0C-HF
- 商品编号
- C25503821
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 小外形尺寸：0.61 mm × 0.31 mm
- 低本体高度：0.28 mm
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型Class 3级ESD评级
- 符合IEC61000-4-2 Level 4级ESD保护
- 无铅器件
- 声明产品材料符合RoHS要求且无卤素
