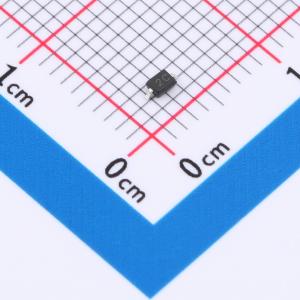

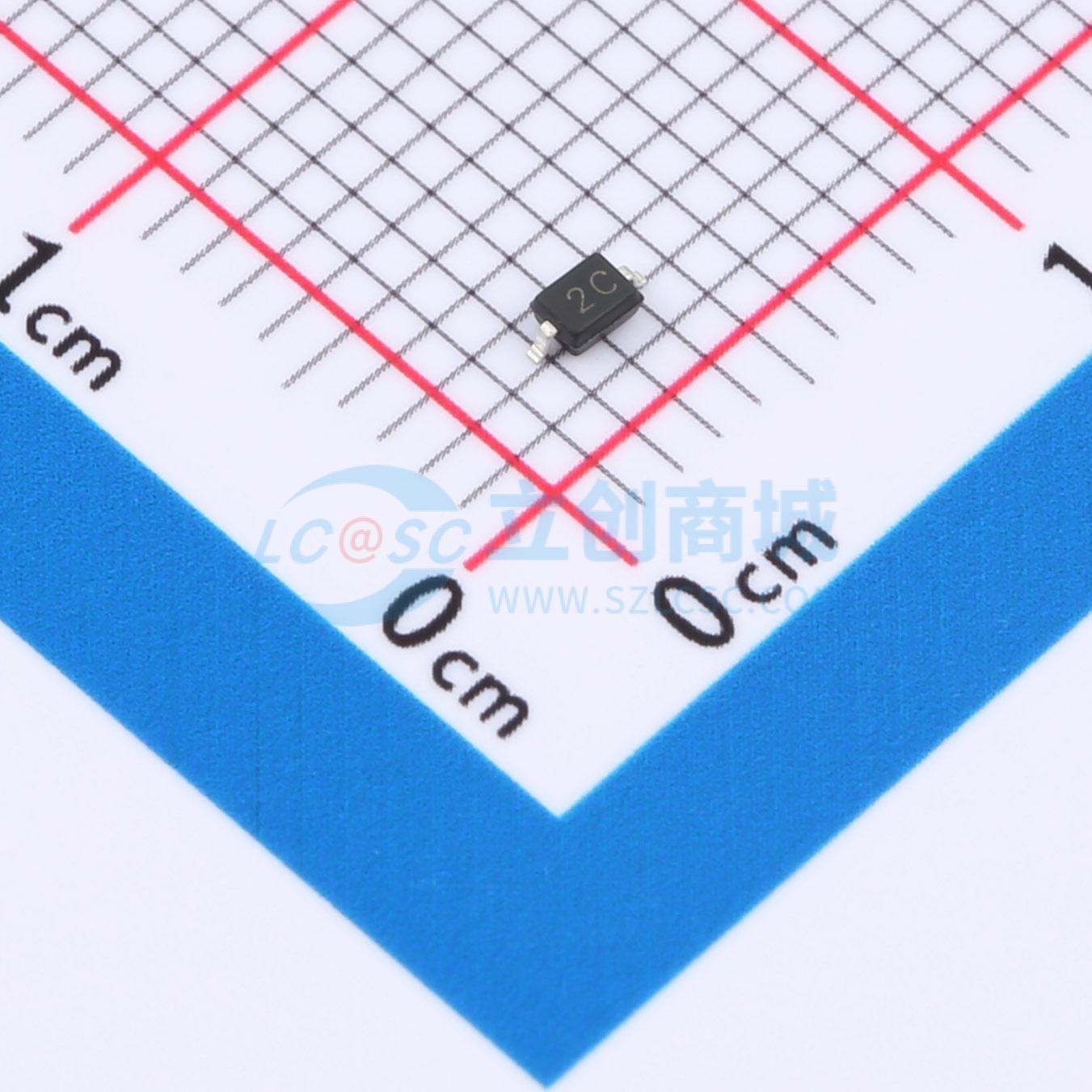

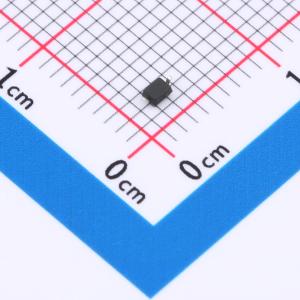

HCDSOD323-T08SC
双向ESD 8V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，工作电压范围至8V，IPP可达15A，为电路提供了坚实的过压及过流保护。其拥有110pF的典型电容值，适用于对信号延迟不敏感的应用，增强了电路在高能瞬态事件下的生存能力，是提升系统鲁棒性的优选组件。
- 商品型号
- HCDSOD323-T08SC
- 商品编号
- C25503831
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HCDSOD323-T08SC 可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电的设计提供了同类产品中保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 低泄漏电流
- 响应时间典型值小于1 ns
- IEC61000-4-2 第4级静电放电保护
- IEC61000-4-4 第4级电快速瞬变脉冲群保护
