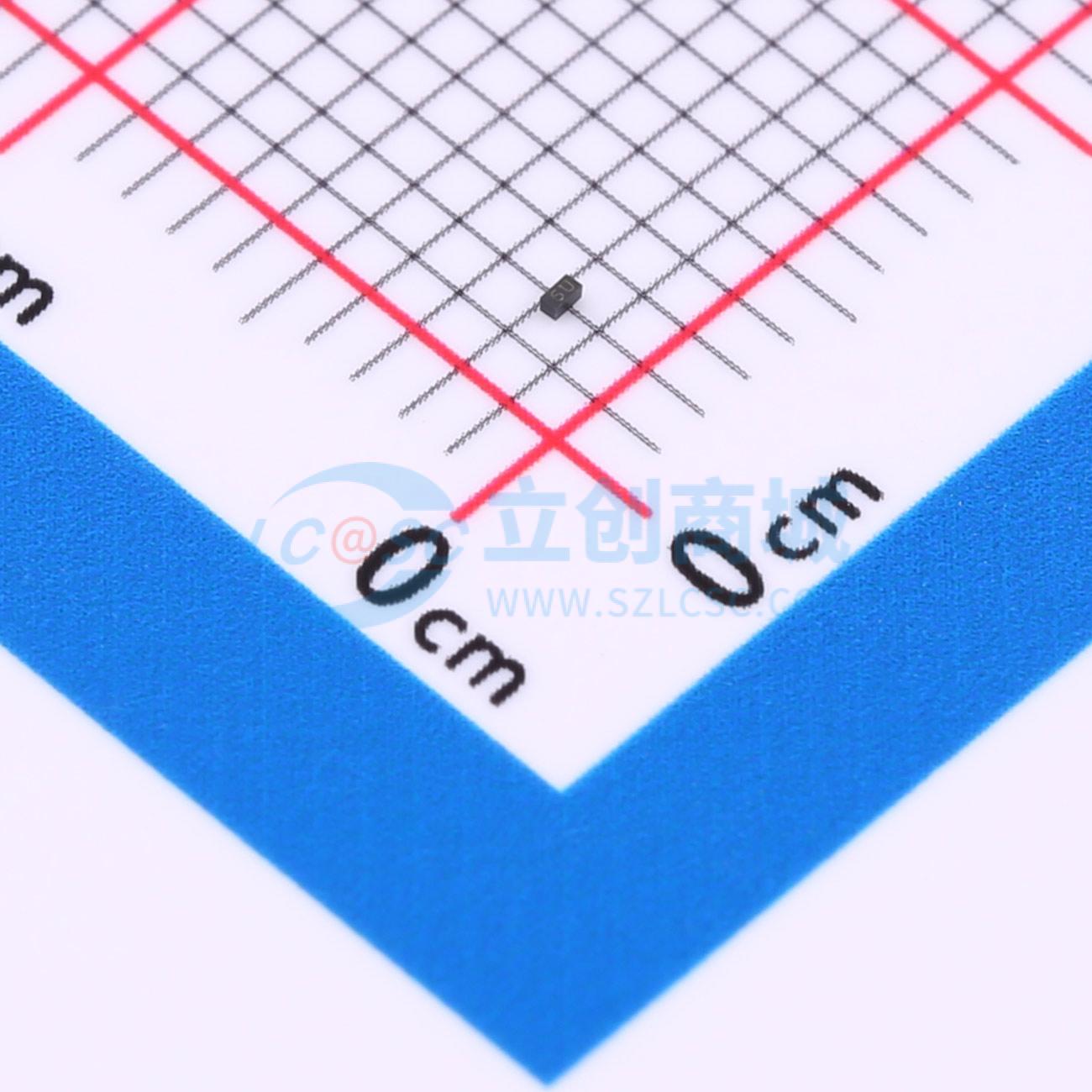

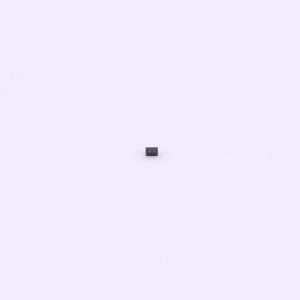

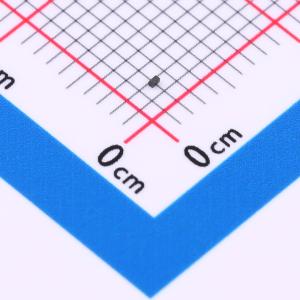

HCPDZC5V0SPC-HF
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Bi双向保护器件专为单通道设计，耐压5V，能双向应对瞬时电流冲击，最大承受3A，其超低电容值仅为0.25pF，确保在提供严密电压保护时，对高频信号传输的影响微乎其微，非常适合高速信号线路的防护需求。
- 商品型号
- HCPDZC5V0SPC-HF
- 商品编号
- C25503840
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 小巧的封装外形尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低漏电流
- 典型响应时间 < 1 ns
- 符合人体模型 ESD 等级 3 级
- IEC61000-4-2 等级 4 ESD 保护
- 无铅器件
- 声明产品材料符合 RoHS 要求且无卤
