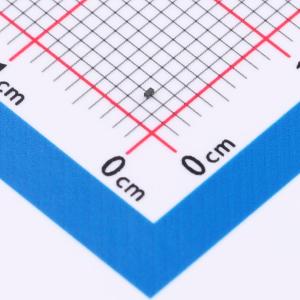

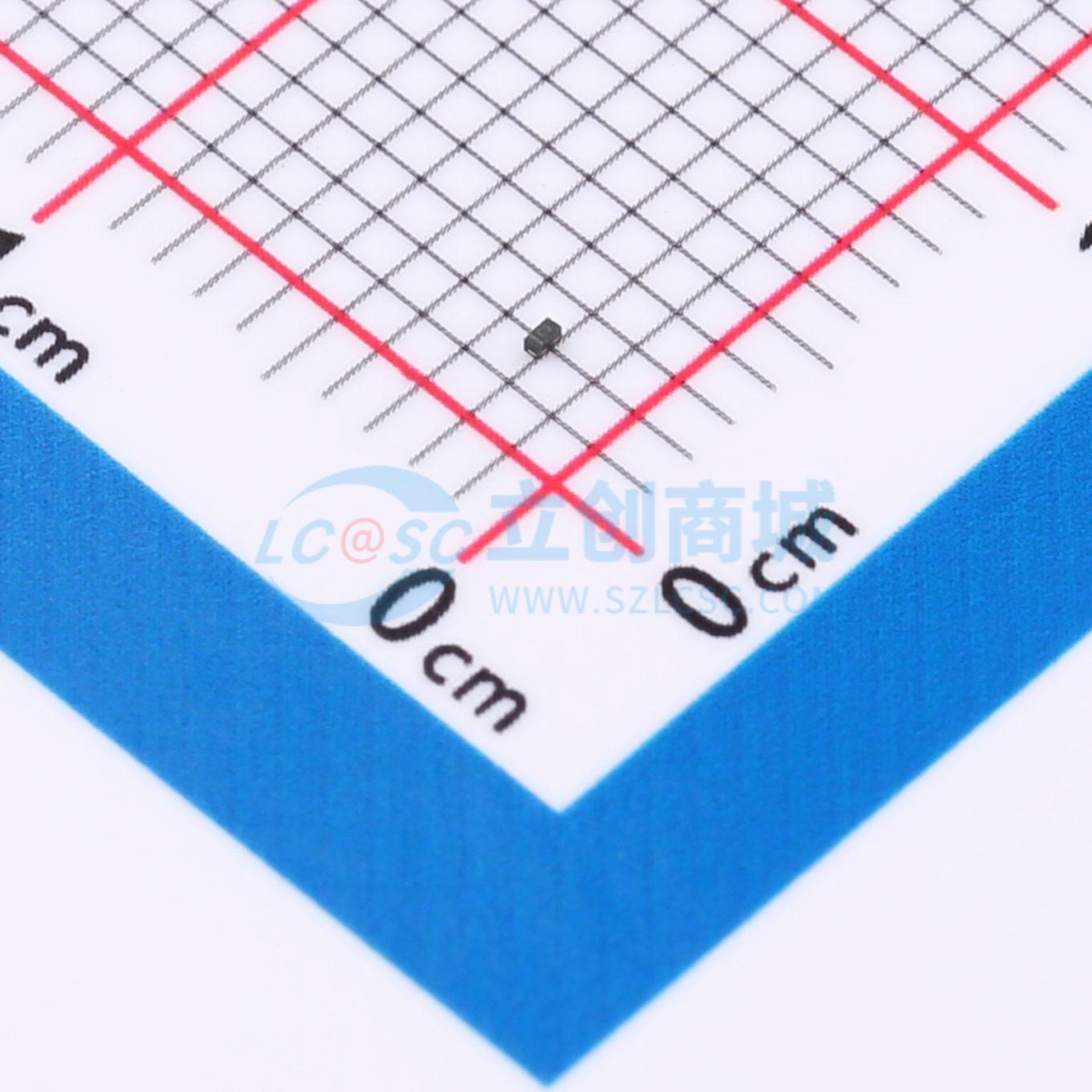

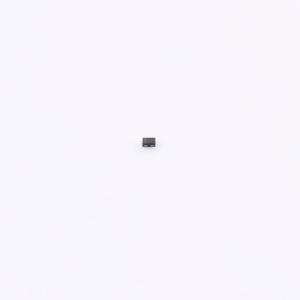

温馨提醒：图片仅供参考，商品以实物为准
HPESDWC2XD5VBL
双向ESD 5V截止 峰值浪涌电流：2.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，设计有5V的高耐压能力（VRWM），能够有效应对瞬态高压事件。其峰值脉冲电流IPP达到2A，展现了卓越的浪涌吸收性能。此外，典型电容值低至3pF，确保了信号完整性，特别适合于高频传输线路的保护需求，既能提供可靠防护，又不影响数据通信质量。
- 商品型号
- HPESDWC2XD5VBL
- 商品编号
- C25503824
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
HPESDWC2XD5VBL器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为DFN0603-2L。
商品特性
- 小型封装外形尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型ESD等级3级
- 符合IEC61000-4-2标准第4级ESD防护
- 无铅器件
- 声明产品材料符合RoHS要求且无卤
