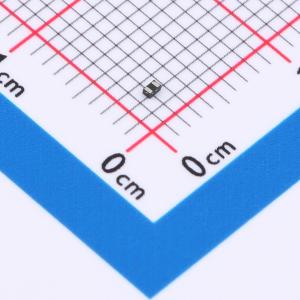

温馨提醒：图片仅供参考，商品以实物为准
HD24V0H1U2LP-7B
单向ESD 24V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款Uni单向单通道保护器，电压耐压值VRWM为24V，IPP为4A，专注于单一方向的高效电路防护。40pF的典型电容值表明，它在确保对瞬时过电压快速响应的同时，适用于信号传输速度要求不极高的应用场景，为电子系统提供了平衡保护与成本效益的解决方案。
- 商品型号
- HD24V0H1U2LP-7B
- 商品编号
- C25503830
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 26.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
