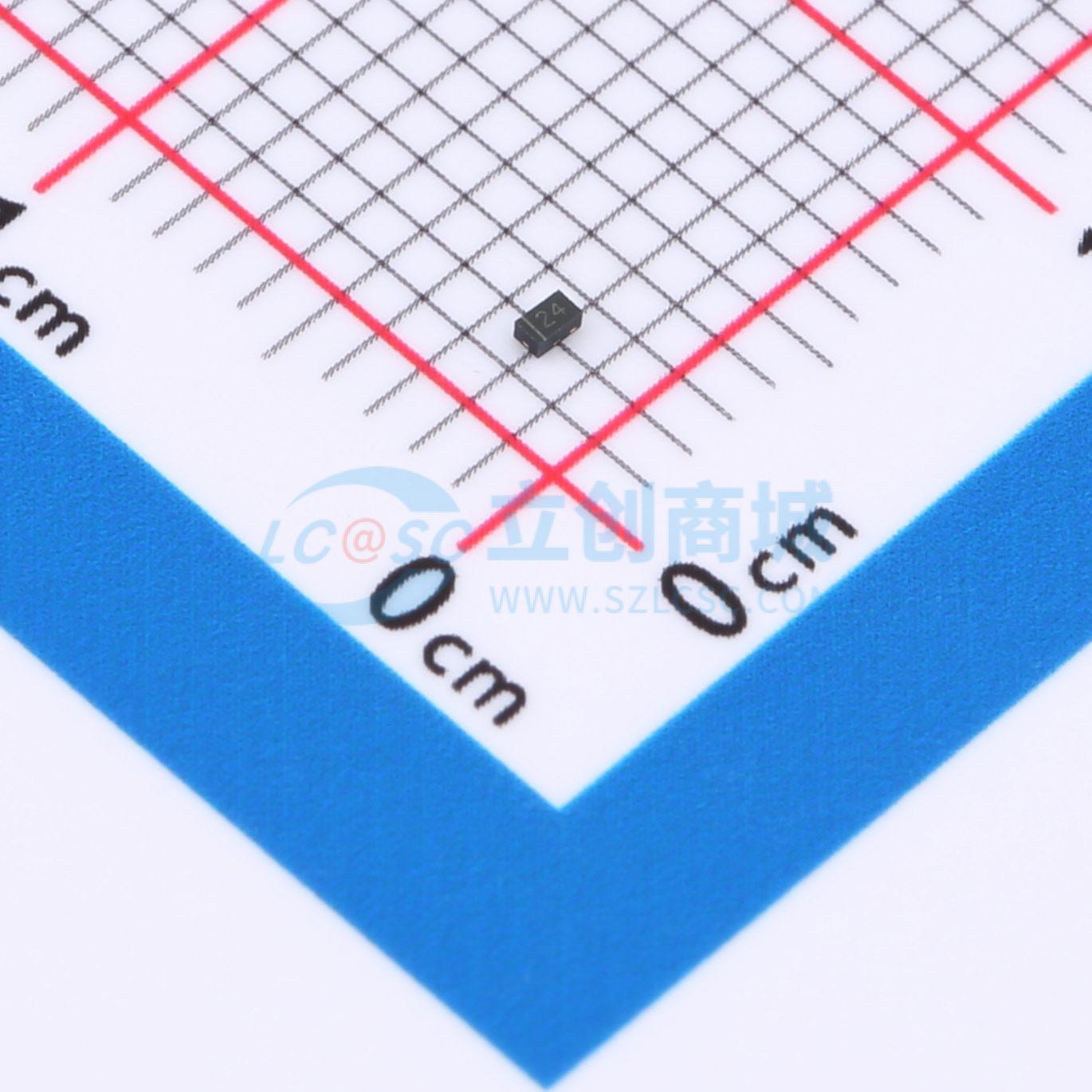

温馨提醒：图片仅供参考，商品以实物为准
HAZ9424-01F
单向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向单通道保护元件，专为24V工作电压环境设计，具备4A峰值脉冲电流处理能力，有效阻挡过电压侵害。40pF的典型电容值表明，它更适合于对信号延迟不太敏感的应用，确保在提供必要保护的同时，维持电路的基本运作效率，是提升系统安全性的可靠伙伴。
- 商品型号
- HAZ9424-01F
- 商品编号
- C25503827
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 26.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HAZ9424-01F可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±12kV（接触放电），±15kV（空气放电）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：200W（8/20μs）
- 工作电压：24V
- 超小型封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：150pF（典型值）
- 低钳位电压
- 低泄漏电流
