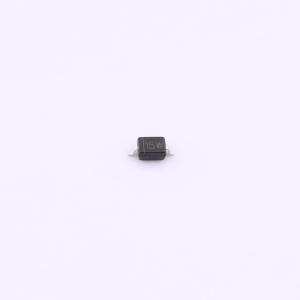

温馨提醒：图片仅供参考，商品以实物为准
HSD32315
单向ESD 15V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件专为单一通道设计，电压击穿阈值为15V，能有效承受高达9A的峰值脉冲电流，具有80pF的典型电容值，确保了在保护电路免受过电压损害的同时，维持信号完整性，适用于各类精密电子设备中的瞬态电压防护。
- 商品型号
- HSD32315
- 商品编号
- C25503815
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HSD32315可保护敏感半导体组件，防止因静电放电和其他电压感应瞬态事件而造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD的设计提供了同类保护。该器件为设计人员提供了保护单向线路的灵活性，适用于不便于使用阵列的场合。封装形式为SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向关断电压：最大15.0V
- 低泄漏电流：微安级
- 响应时间：通常小于1 us
- 低钳位电压：Vc = 50V @ Ipp = 9A
- ESD保护能力：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS标准
