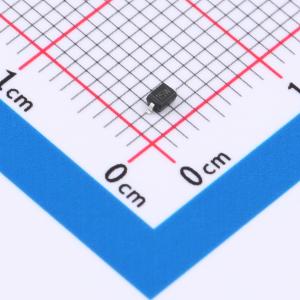

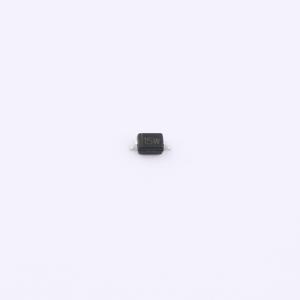

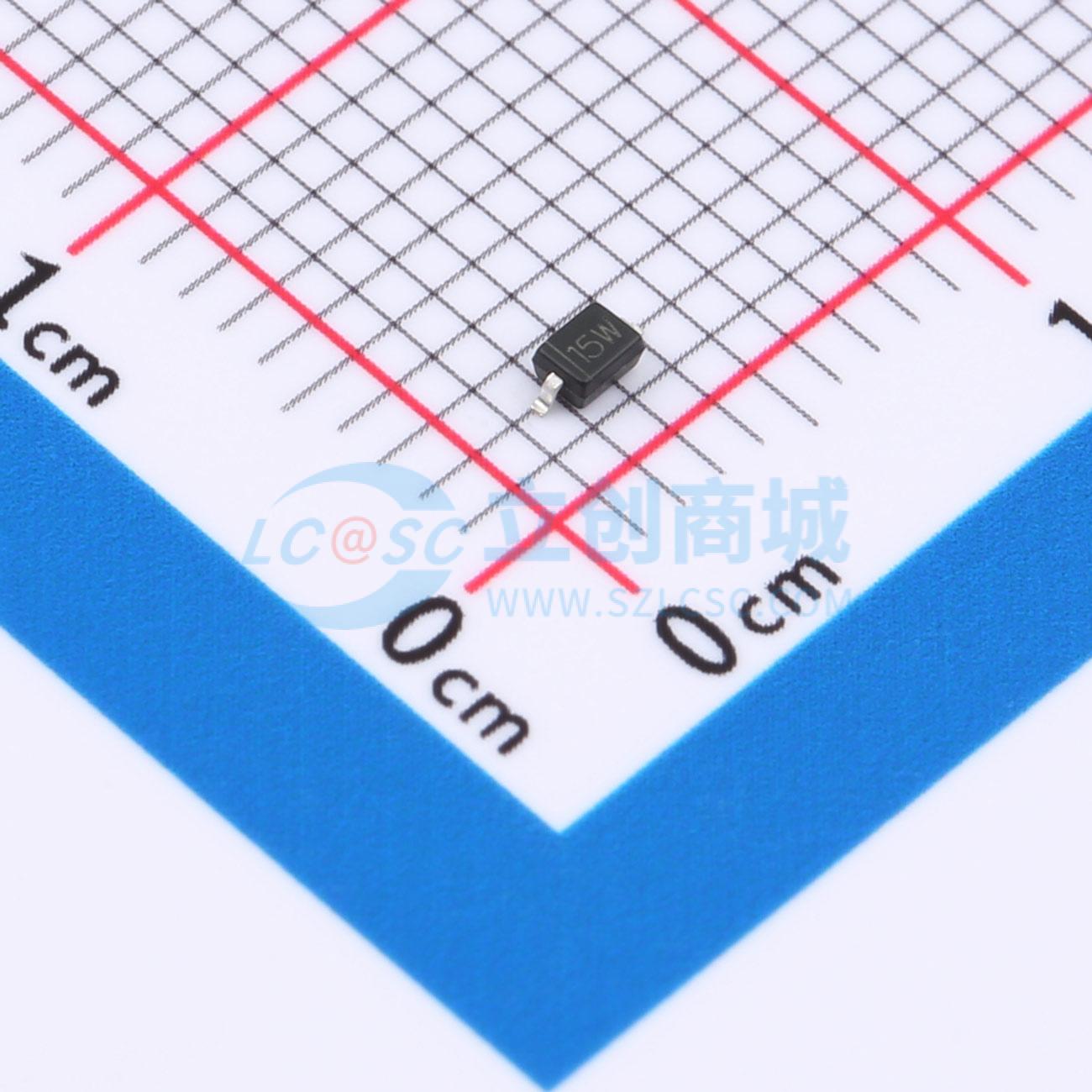

HRLSD32A151V
单向ESD 15V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Uni单向单通道保护器件，专为15V电压等级设计，能有效抵御9A瞬时电流冲击，拥有80pF的典型电容值，适用于对信号延迟不太敏感的应用，为电路防护提供了一个方向性的、高容量的解决方案。
- 商品型号
- HRLSD32A151V
- 商品编号
- C25503817
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HRLSD32A151V 可保护敏感半导体元件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了业界领先的保护性能。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向关断电压：最大15.0V
- 低泄漏电流：微安级
- 典型响应时间 < 1 us
- 低钳位电压：Vc = 50V @ Ipp = 9A
- ESD保护能力：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS规范
