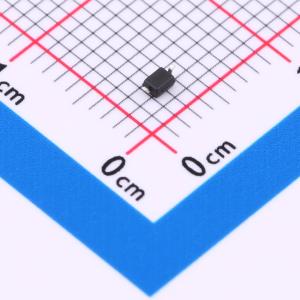

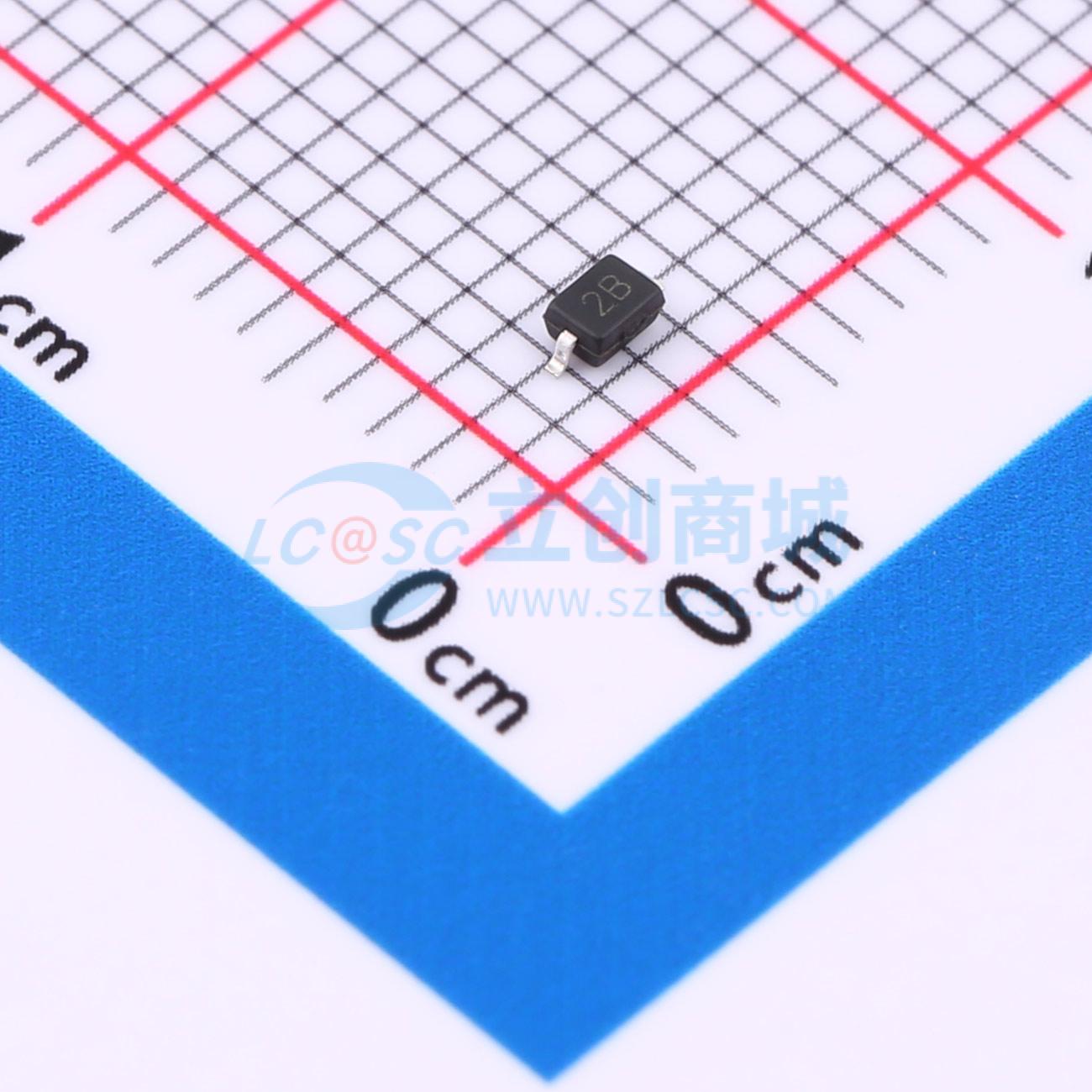

温馨提醒：图片仅供参考，商品以实物为准
HSD05C-01FTG
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，专为5V电压级别设计，具备20A峰值脉冲电流处理能力，确保电路在高压冲击下仍能稳定运行。其120pF的结电容值虽不利于极高频应用，但对于大多数常规电子系统而言，已是平衡保护效果与成本的优选方案，为设备增添了一层坚固的电气安全保障。
- 商品型号
- HSD05C-01FTG
- 商品编号
- C25503806
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HSD05C-01FTG可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 外形尺寸小
- 本体高度低
- 在8×20微秒脉冲条件下，峰值功率可达350瓦
- 泄漏电流低
- 响应时间典型值小于1纳秒
- 符合IEC61000-4-2标准第4级ESD防护
- 符合IEC61000-4-4标准第4级EFT防护
