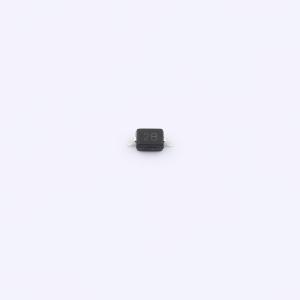

温馨提醒：图片仅供参考，商品以实物为准
HAQ05C-01FTG
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护二极管，工作在5V的VRWM电压下，特别适合低电压电路保护。它具备强大的脉冲功率处理能力，IPP可达20A，能有效抑制瞬时过电压冲击，保障电路稳定运行。拥有120pF的典型结电容CJ，适合于对信号传输速率要求不高的应用场景，确保基础级别的电磁兼容性，为您的电子设备提供可靠的安全屏障。
- 商品型号
- HAQ05C-01FTG
- 商品编号
- C25503326
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HAQ05C-01FTG 可保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计人员提供了在阵列不切实际的应用中保护一条双向线路的灵活性。采用 SOD-323 封装。
商品特性
- 小型封装尺寸
- 低封装高度
- 在 8×20μs 脉冲下峰值功率可达 350 W
- 低泄漏电流
- 响应时间典型值 < 1 ns
- IEC61000-4-2 第 4 级静电放电防护
- IEC61000-4-4 第 4 级电快速瞬变脉冲群防护
