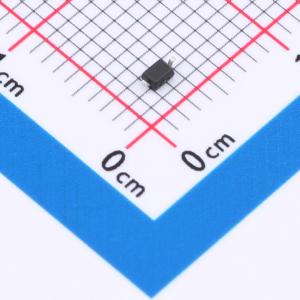

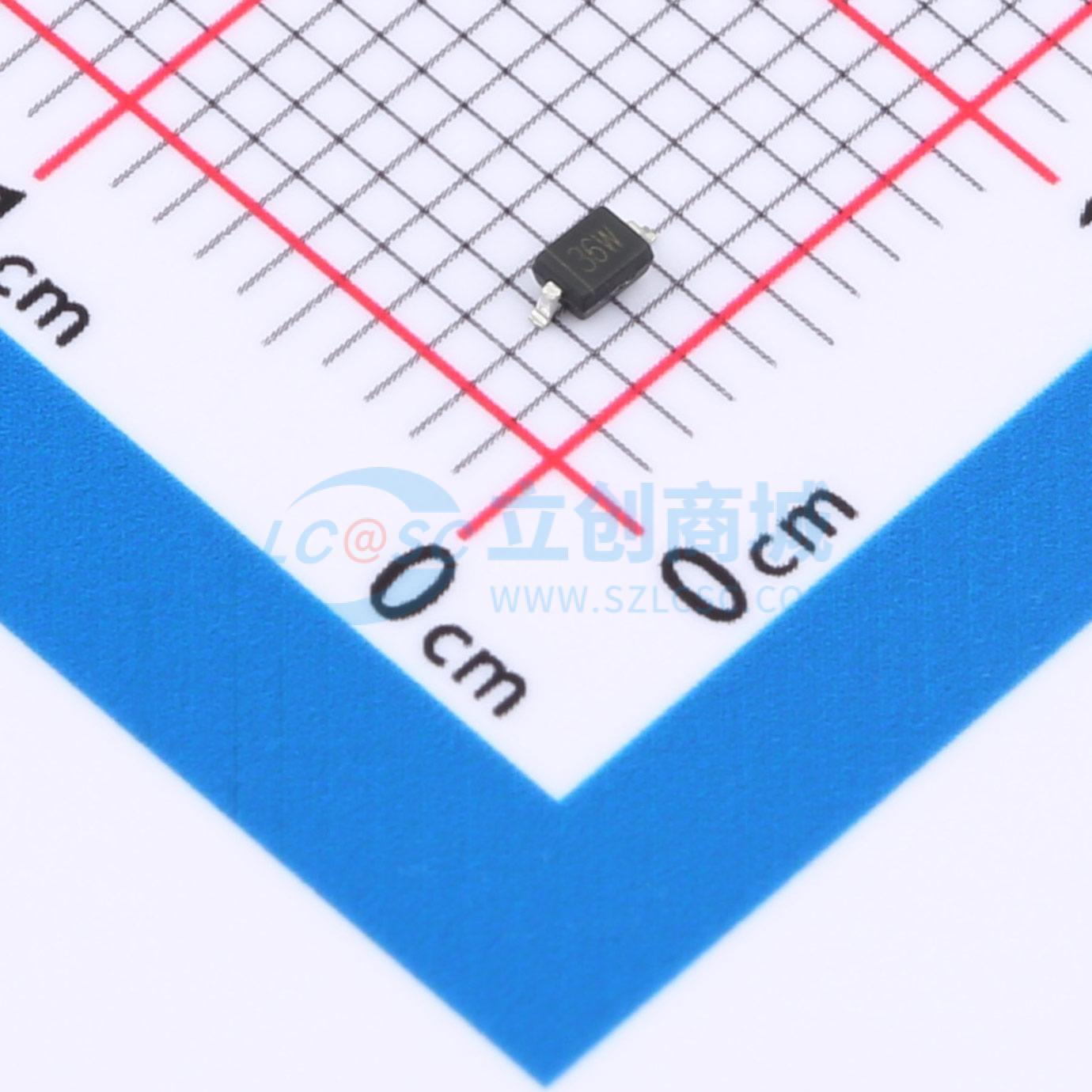

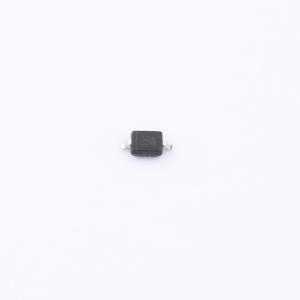

温馨提醒：图片仅供参考，商品以实物为准
HPJE36HWS_R1
单向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向保护元件为单通道构造，电压耐压值36V，能安全转移4A瞬间峰值电流，兼具50pF的低电容特性，确保高效防护同时，维护信号纯净度，非常适合对信号完整度有高要求的电子设备保护应用。
- 商品型号
- HPJE36HWS_R1
- 商品编号
- C25503319
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HPJE36HWS_R1 用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而损坏或工作异常。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-323。任何及所有华轩扬电子产品均不具备处理极高可靠性应用要求的规格，例如生命维持系统等应用。在使用任何所述或包含于此的华轩扬电子产品于此类应用前，请咨询您就近的华轩扬电子代表。
商品特性
- 单向ESD保护，适用于一条线路
- 反向关断电压：最大值36.0V
- 低泄漏电流：微安级别
- 响应时间通常 < 1 us
- 低钳位电压：VC = 70V @ IPP = 4A
- ESD保护能力：30kV（空气放电）/ 30kV（接触放电）(IEC61000-4-2)
- 符合RoHS标准
