温馨提醒：图片仅供参考，商品以实物为准

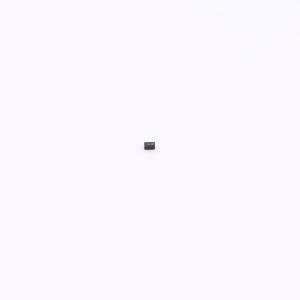

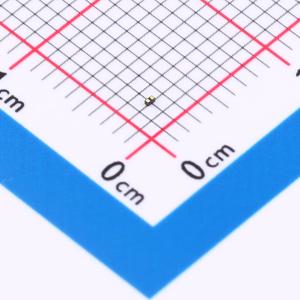

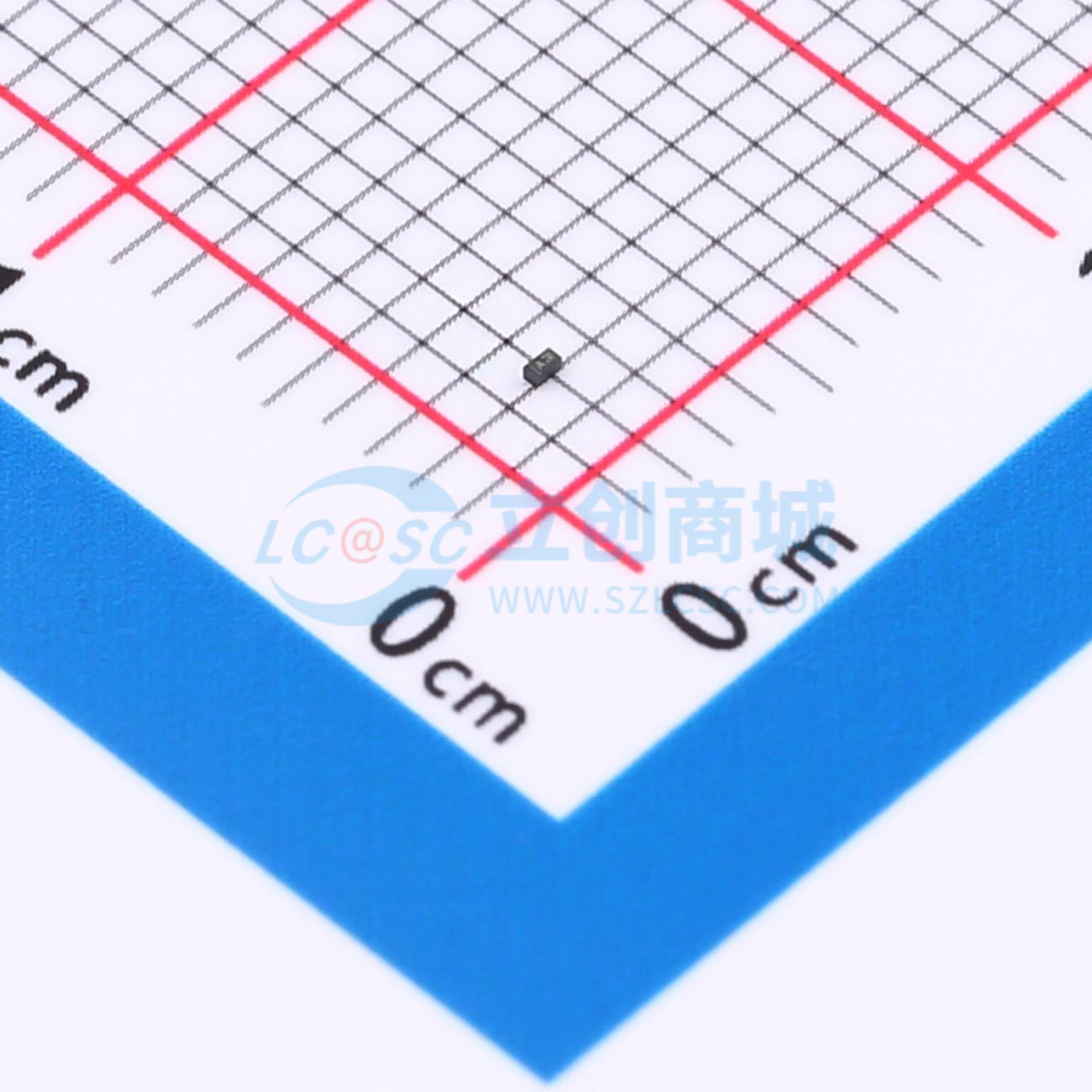

HDESD5V0S1BLP3-7
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向ESD静电保护二极管专为5V电压环境的单通道电路设计，具备9A的瞬时电流处理能力，形成一道可靠的静电防护网。15pF的电容值适合于对速度敏感度较低的信号线，有效隔绝静电干扰，为各类消费级电子产品提供经济实用的静电防护方案，确保设备在各种条件下的稳定运作。
- 商品型号
- HDESD5V0S1BLP3-7
- 商品编号
- C22440046
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
