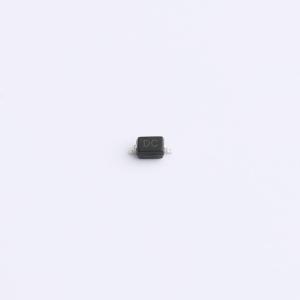

温馨提醒：图片仅供参考，商品以实物为准
HESDULC12VD3B
双向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单通道设计，适合多方向防护需求。它在12V电压下稳定工作，具备12A峰值电流吸收能力，为电路板穿上隐形“防静电衣”。加之仅1pF的低电容值，高速信号传递不受影响，是保障敏感电子设备安全运行的精选组件。
- 商品型号
- HESDULC12VD3B
- 商品编号
- C22440063
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.6V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
