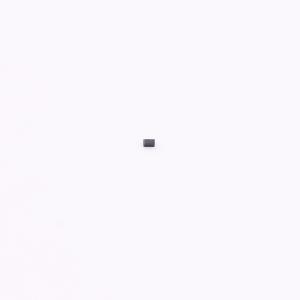

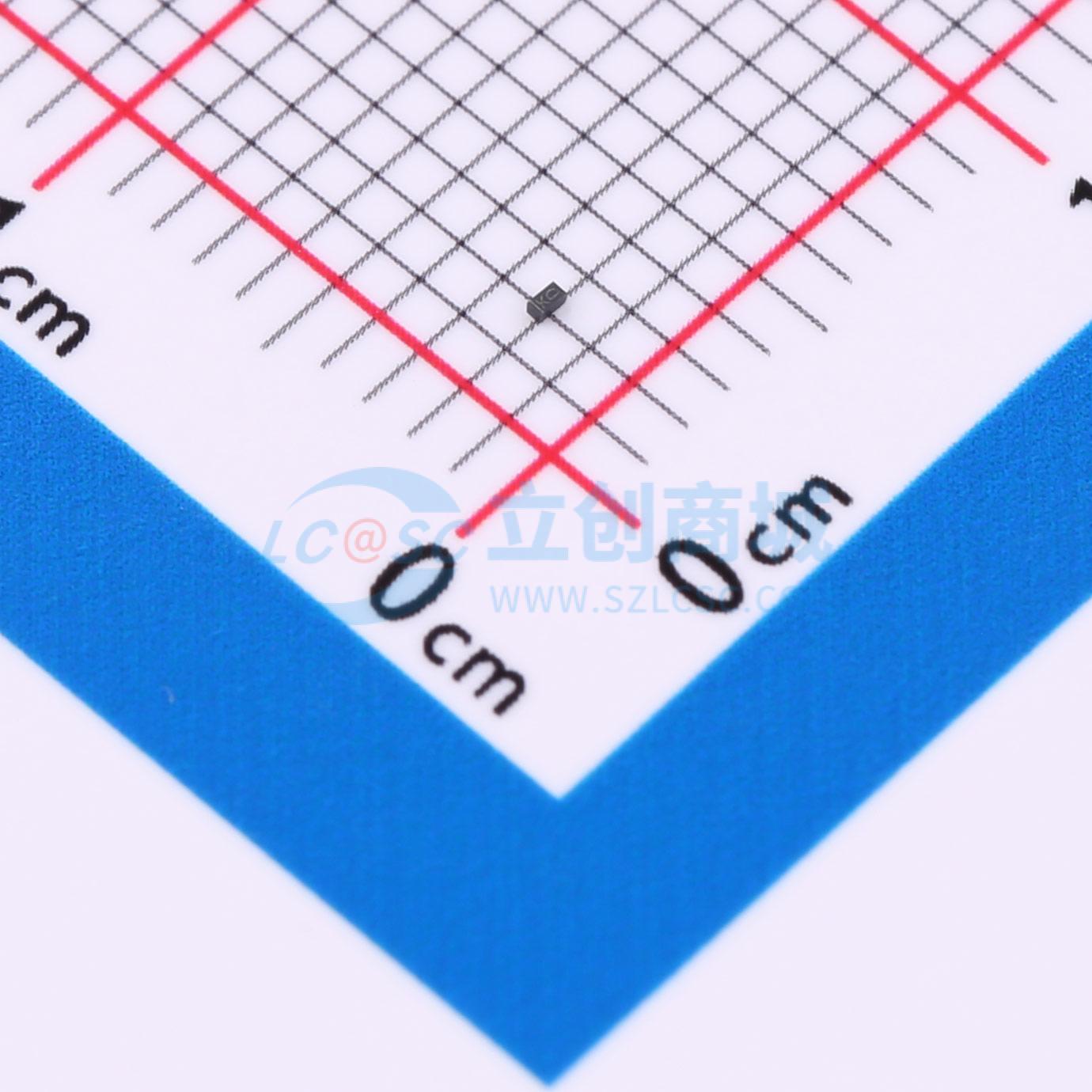

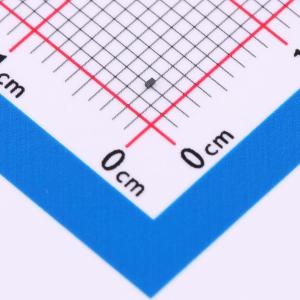

HVBUS03B1-SD0-G4-08
双向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向ESD保护二极管专为单路信号保护定制，耐压3.3V，能承受4A瞬态电流冲击，为电路提供坚强的静电防御。0.55pF的微小电容值确保了信号传输的高速响应与低失真，是保护精密电子设备、维持高频信号纯净度的理想元件，提升系统整体抗静电干扰能力。
- 商品型号
- HVBUS03B1-SD0-G4-08
- 商品编号
- C22440078
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 96W@8/20us | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
