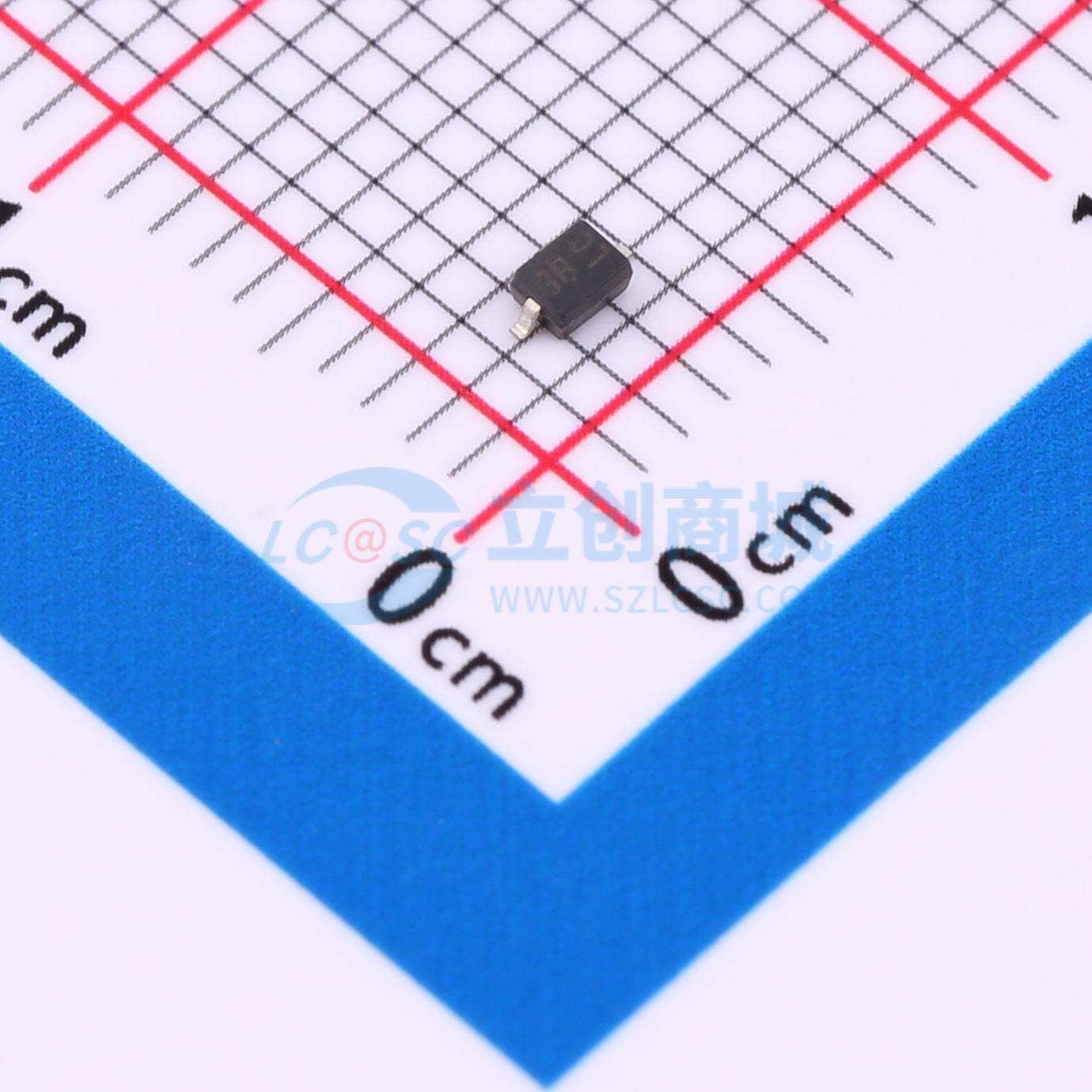

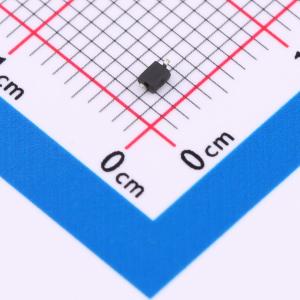

温馨提醒：图片仅供参考，商品以实物为准
HSELC03CI
双向ESD 3.3V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为3.3V电路定制，单通道设计支持双向保护，具备17A高瞬态电流承受力，为敏感电子部件提供坚不可摧的静电屏障。其超低1pF电容值确保了信号完整无损，即便是高速数据传输也能畅通无阻，是高端数字电路及通信接口的理想静电防护组件。
- 商品型号
- HSELC03CI
- 商品编号
- C22439973
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V；17V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 289W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSELC03CI 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：289W (8/20μs)
- 工作电压：3.3V
- 保护一路 Vcc 或数据线
- 低钳位电压
- 低漏电流
