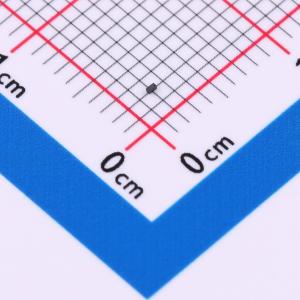

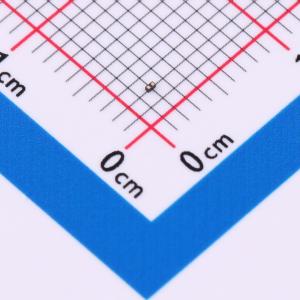

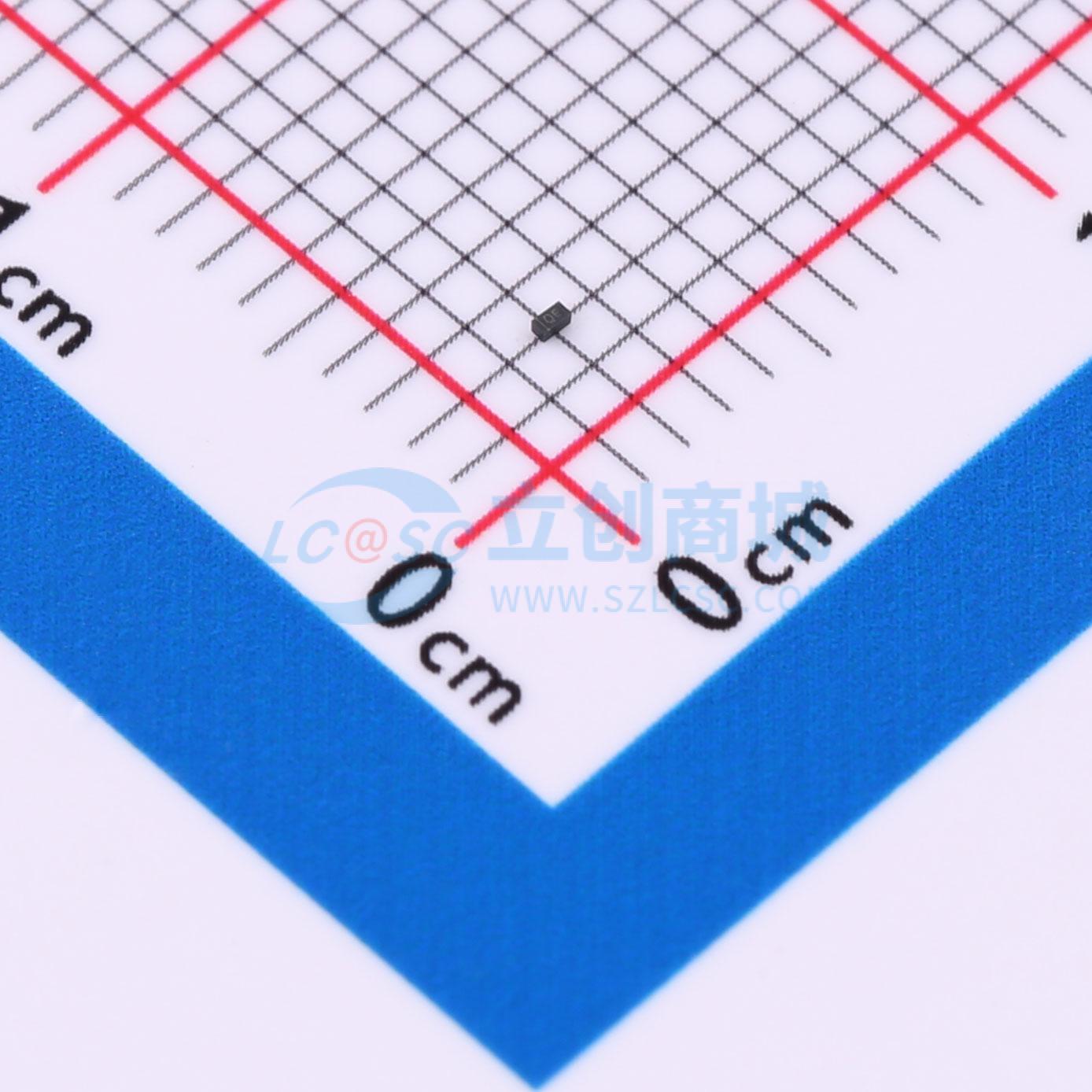

温馨提醒：图片仅供参考，商品以实物为准
HPESDMC2XD5VB
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管为双向单通道设计，5V电压下稳定工作，具备4A峰值电流吸收能力，有效阻挡静电冲击。其0.55pF的低电容值确保高速信号无损通过，是保护脆弱电路元件、维持系统稳定性的精妙解决方案，适合于各类静电敏感电子装置。
- 商品型号
- HPESDMC2XD5VB
- 商品编号
- C22439968
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
