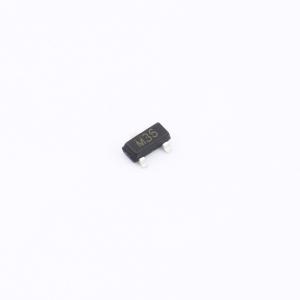

温馨提醒：图片仅供参考，商品以实物为准
HSM36-02HTG
双向ESD 36V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，设计含双通道，耐压36V，峰值电流5A，为电路板穿上隐形防静电盔甲。35pF低电容值，确保高速信号畅通无阻，是精密电子和便携设备静电防护的优选原件，默默守护着电子系统的稳定与安全。
- 商品型号
- HSM36-02HTG
- 商品编号
- C22439963
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
该器件保护敏感的半导体元件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类产品中保护。它为设计者提供了在不适合使用阵列的应用中保护两条单向线路的灵活性。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触放电）/±30kV（空气放电）和IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）标准
- 峰值功耗：350W（8/20us）
- 工作电压：36V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
