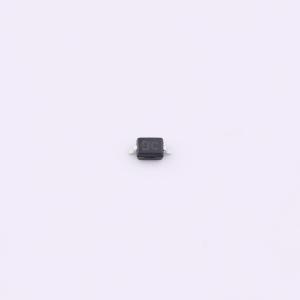

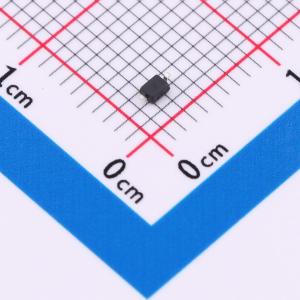

温馨提醒：图片仅供参考，商品以实物为准
HESDLC8V0D3B
双向ESD 8V截止 峰值浪涌电流：18A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，仅有一个通道。工作电压8V，可承受18A大电流。结电容典型值为1pF，对电路干扰极小。适用于多种电子产品，能有效双向防护静电和浪涌干扰，保障设备稳定安全运行。
- 商品型号
- HESDLC8V0D3B
- 商品编号
- C22439965
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 18A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HESDLC8V0D3B 可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的场合保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2(ESD) ±30kV (接触) ±30kV (空气) 和 IEC 61000-4-4(EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：8V
- 保护一条 Vcc 或数据线
- 低箝位电压
- 低漏电流
