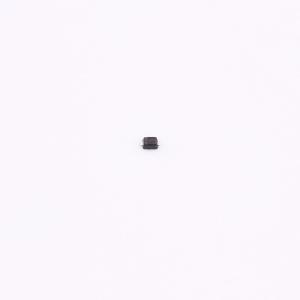

HESD9D5.0ST5G
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单通道电路设计，耐压5V，双向保护，能有效吸收高达3A的瞬态电流，为敏感电子组件筑起双保险。其电容值0.8pF，确保信号传输几乎不受影响，特别适合于对速度有要求的高精度电路，为便携电子设备、通信系统等提供隐形的静电防护盾。
- 商品型号
- HESD9D5.0ST5G
- 商品编号
- C22439914
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.0055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HESD9D5.0ST5G可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-923。
商品特性
- 超低电容0.6 pF
- 低钳位电压
- 小型封装尺寸：0.031"×0.024" (0.80mm×0.60mm)
- 低封装高度：0.015" (0.37 mm)
- 耐压：5V
- 低泄漏电流
- 典型响应时间<1.0 ns
- 符合IEC61000-4-2 Level 4静电放电保护标准
- 无铅器件
