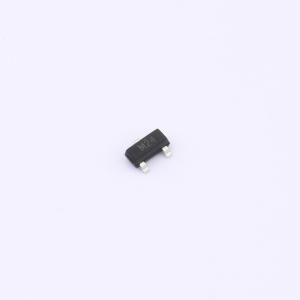

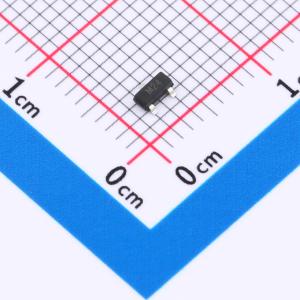

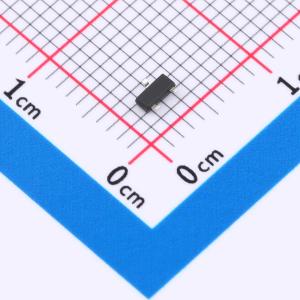

温馨提醒：图片仅供参考，商品以实物为准
HESD24VS2UE6327
单向ESD 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，配置双通道，专为24V电路设计，能承受2A峰值瞬态电流冲击，电容值为25pF，适合于需要在保护电路同时保持信号纯净度的应用场景，为电子设备提供精确有效的静电防护解决方案，确保系统稳定运行。
- 商品型号
- HESD24VS2UE6327
- 商品编号
- C22439931
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.021208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HESD24VS2UE6327可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护2条单向线路。
商品特性
- 产品材料符合RoHS要求且无卤素。
- 2个单向瞬态电压抑制二极管功能。
- 低泄漏电流：在VRM下，IR最大 < 20 μA。
- 300W峰值脉冲功率（8/20μs）。
- 根据IEC61000-4-2（静电放电）提供数据线瞬态保护：15kV（空气放电），8kV（接触放电）。
- 根据IEC61000-4-5（雷击）提供保护，具体见IPPM参数。
