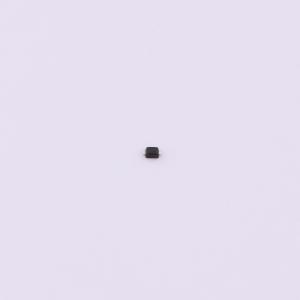

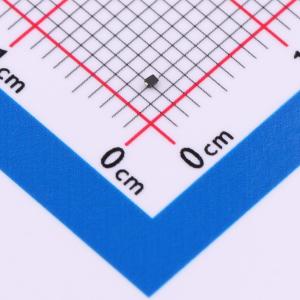

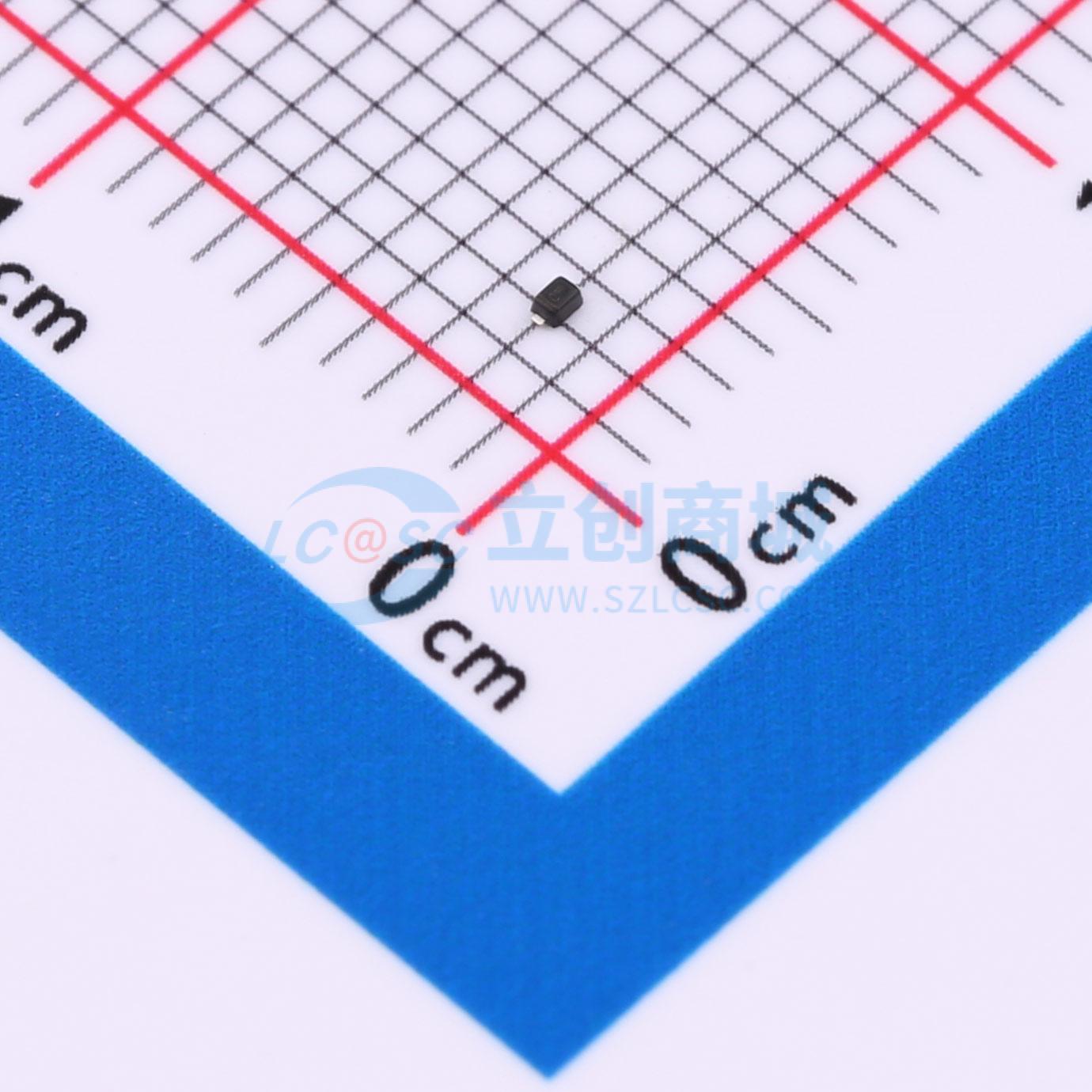

HD5V0L1B2S9-7
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道电路设计，电压额定值VRWM为5V，提供平衡的双向静电防护。9A峰值脉冲电流IPP处理能力，确保电路在严苛环境下仍能稳定运行。15pF的小电容CJ值，减少信号干扰，适宜于高速信号线路，提升数据传输质量，是精密电子设备静电防护的理想解决方案。
- 商品型号
- HD5V0L1B2S9-7
- 商品编号
- C22439943
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.00475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HD5V0L1B2S9-7器件可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其具备优异的钳位能力、低泄漏电流、低电容以及快速响应时间，为暴露于静电放电风险的设计提供一流的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-923。
商品特性
- 超低电容：15 pF
- 低钳位电压
- 小型封装尺寸：0.80mm×0.60mm
- 低封装高度：0.37 mm
- 击穿电压：5V
- 低泄漏电流
- 典型响应时间小于1.0 ns
- 符合IEC61000-4-2 Level 4静电放电防护标准
- 无铅器件
