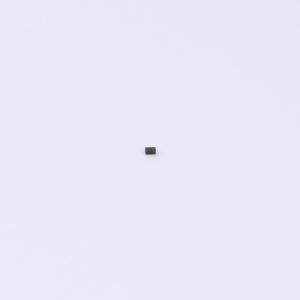

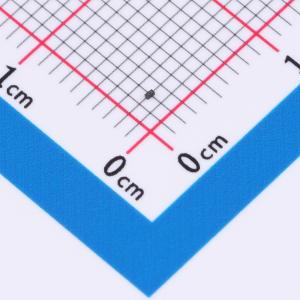

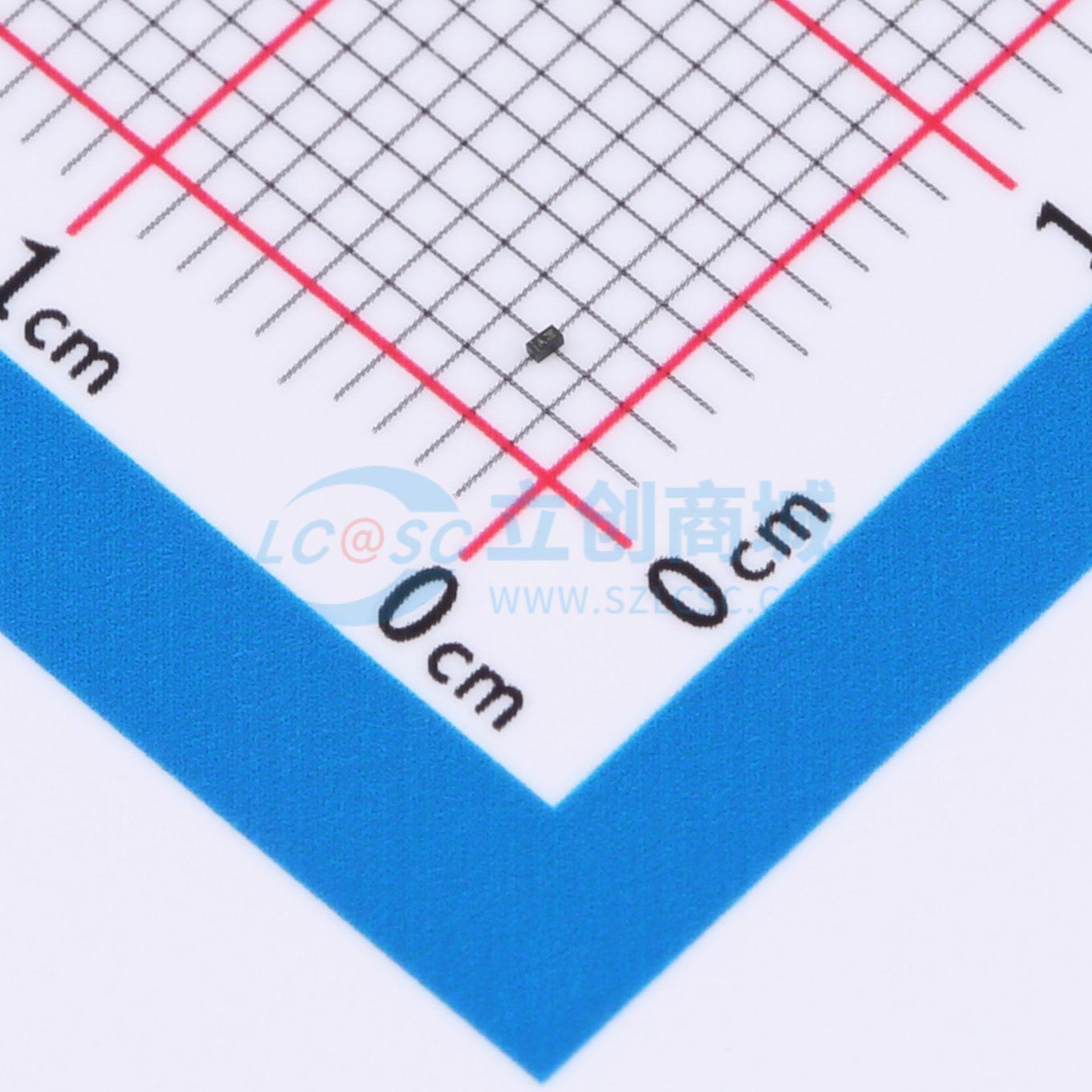

HESD5481MUT5G
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为5V电压平台设计，单通道结构，能承受9A瞬时电流冲击，为电路板上的敏感元件提供周全的静电防护。15pF的电容值虽稍高，但适合于较低速信号线路，不影响日常使用中的信号传输，是保障电子设备在静电多发环境下安全运行的经济高效解决方案。
- 商品型号
- HESD5481MUT5G
- 商品编号
- C22439949
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESD5481MUT5G用于保护敏感的半导体组件，使其免受静电放电和其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 小型封装尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低漏电流
- 典型响应时间 < 1 ns
- 符合人体模型ESD等级3级
- 符合IEC61000-4-2标准第4级ESD防护
- 无铅器件
- 声明产品材料符合RoHS要求且无卤
