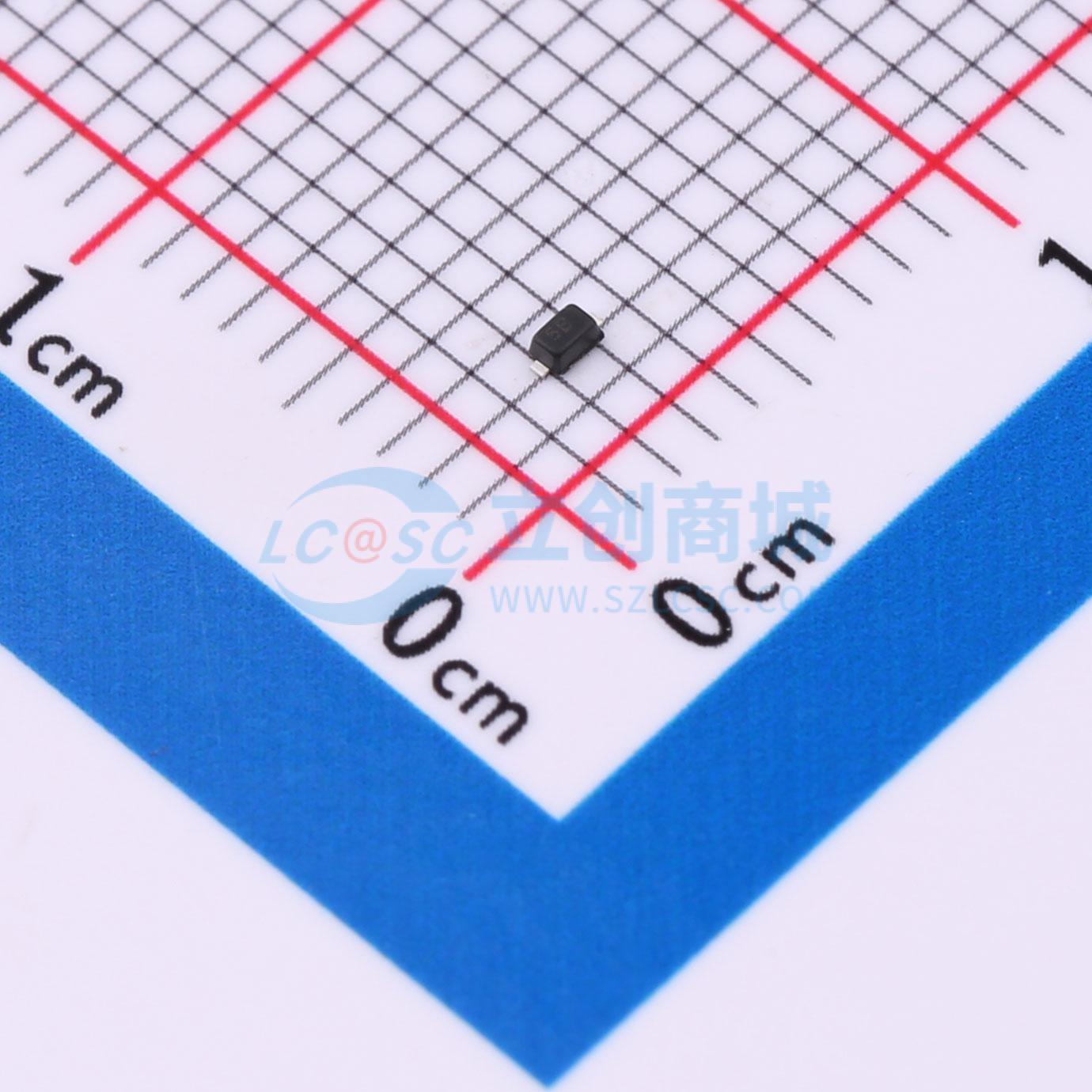

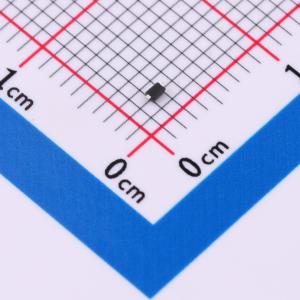

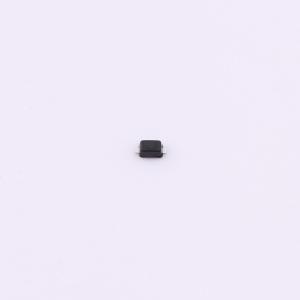

温馨提醒：图片仅供参考，商品以实物为准
HCESD523LC5VB
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款双向ESD防护二极管，专为单一信号线路设计，具备5V的工作电压耐压值，能有效应对高达2.5A的瞬时电流冲击，确保电路安全。其小巧的3pF电容值，有利于高速信号传递，是保护精密电子设备免受静电损害的理想选择。
- 商品型号
- HCESD523LC5VB
- 商品编号
- C22439951
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HCESD523LC5VB 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间为暴露于 ESD 环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装类型为 SOD-523。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在 8×20μs 脉冲下峰值功率高达 90 W
- 低漏电流
- 响应时间典型值小于 1 ns
- 符合人体放电模型，ESD 等级为 3 级 (> 16 kV)
- IEC61000-4-2 第 4 级 ESD 保护
- IEC61000-4-4 第 4 级 EFT 保护
