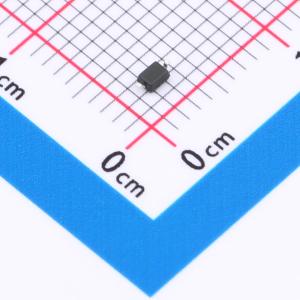

温馨提醒：图片仅供参考，商品以实物为准
HCPDV5V0-HF
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向ESD静电保护二极管专为单通道电路防护设计，耐压5V，能有效拦截双向静电放电。4A峰值电流处理能力，为电路提供强大保护屏障。1pF的低电容特性，确保高速信号无延迟传输，是精密电子设备防静电干扰的优选组件。
- 商品型号
- HCPDV5V0-HF
- 商品编号
- C22439945
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HCPDV5V0-HF器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±8kV（接触放电），±15kV（空气放电）；符合IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：100W（8/20us）
- 工作电压：5V
- 保护一路Vcc或数据线
- 低钳位电压
- 低泄漏电流
