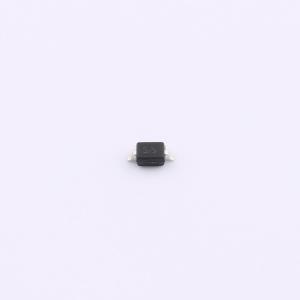

HPT05D3CE
双向ESD 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管适用于单线路，耐压5V，能有效应对更广泛的电压波动。它具备25A峰值脉冲电流处理能力，为电路提供更强悍的瞬态保护。尽管电容值为65pF，但仍确保在多数应用中信号传输的稳定性，是提升电子设备静电防护等级的优选器件。
- 商品型号
- HPT05D3CE
- 商品编号
- C22439947
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
HPT05D3CE器件可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小外形尺寸
- 低本体高度
- 8×20μs脉冲下峰值功率高达200W
- 低泄漏电流
- 响应时间典型值小于1ns
- 符合人体模型Class 3等级的静电放电额定值(>16kV)
- IEC61000-4-2 Level 4静电放电保护
- IEC61000-4-4 Level 4电快速瞬变脉冲群保护
