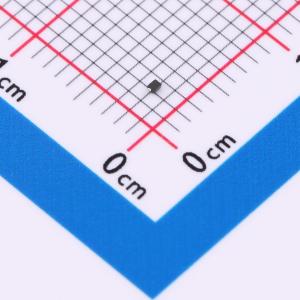

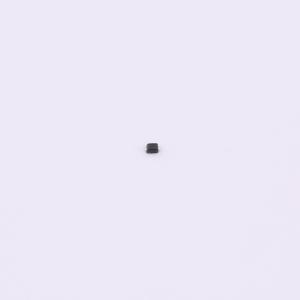

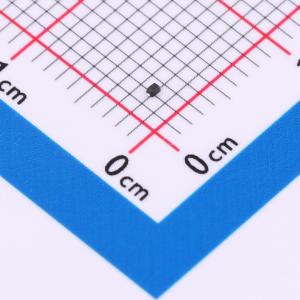

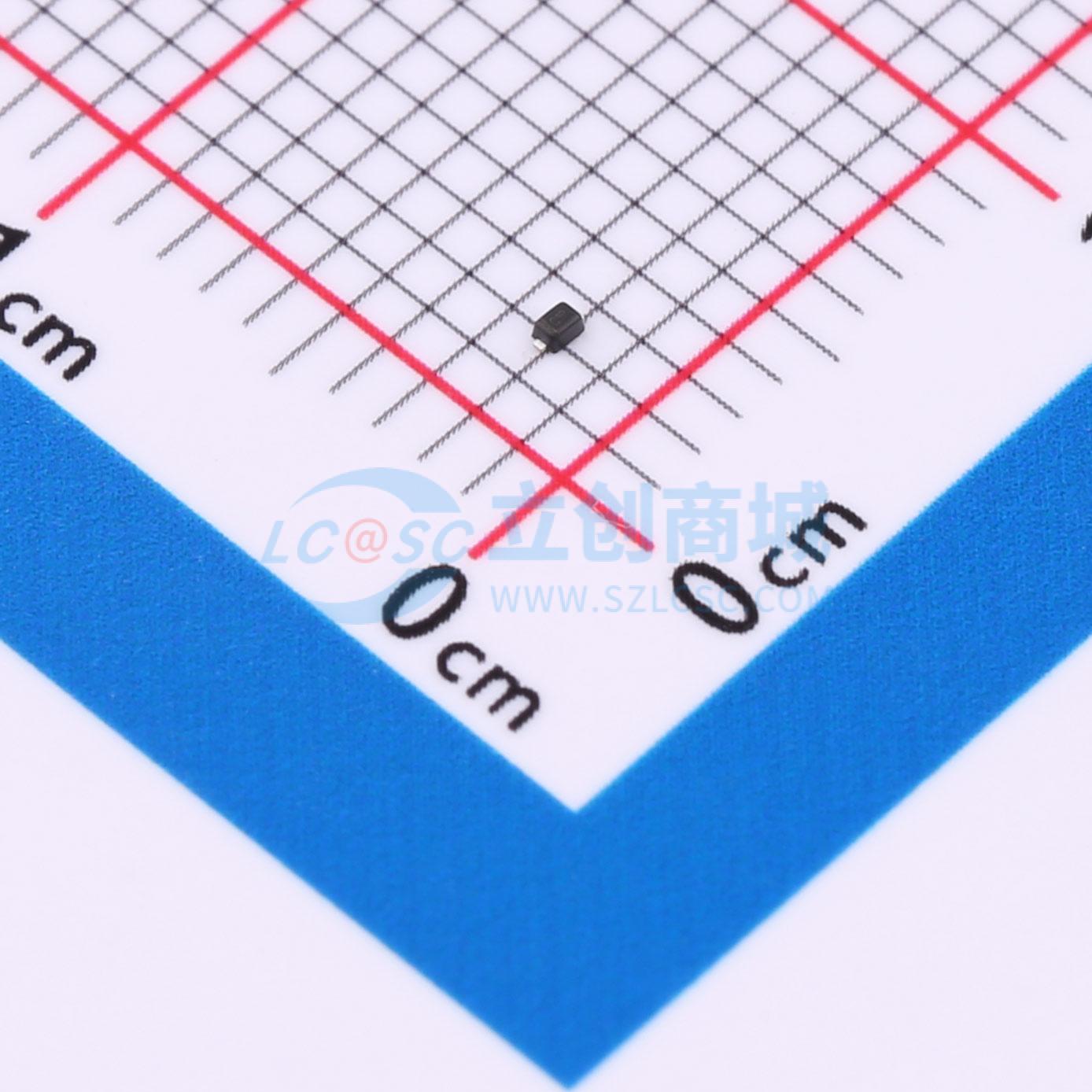

温馨提醒：图片仅供参考，商品以实物为准
HESD9B5VDA
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管为单通道电路保护而生，5V的工作电压VRWM适合多数低压应用场景。9A的峰值电流IPP处理能力，为设备穿上静电防护甲，有效抵御瞬态高压冲击。15pF低电容CJ设计，确保信号无损传递，是高速数据线路及敏感电子设备的优选守护者，提升系统整体稳健性。
- 商品型号
- HESD9B5VDA
- 商品编号
- C22439944
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESD9B5VDA器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 超低电容：15 pF
- 低钳位电压
- 小巧的封装外形尺寸：0.031英寸 × 0.024英寸 (0.80mm × 0.60mm)
- 低封装高度：0.015英寸 (0.37 mm)
- 截止电压：5V
- 低泄漏电流
- 典型响应时间 < 1.0 ns
- 符合IEC61000-4-2 Level 4 ESD防护标准
- 无铅器件
