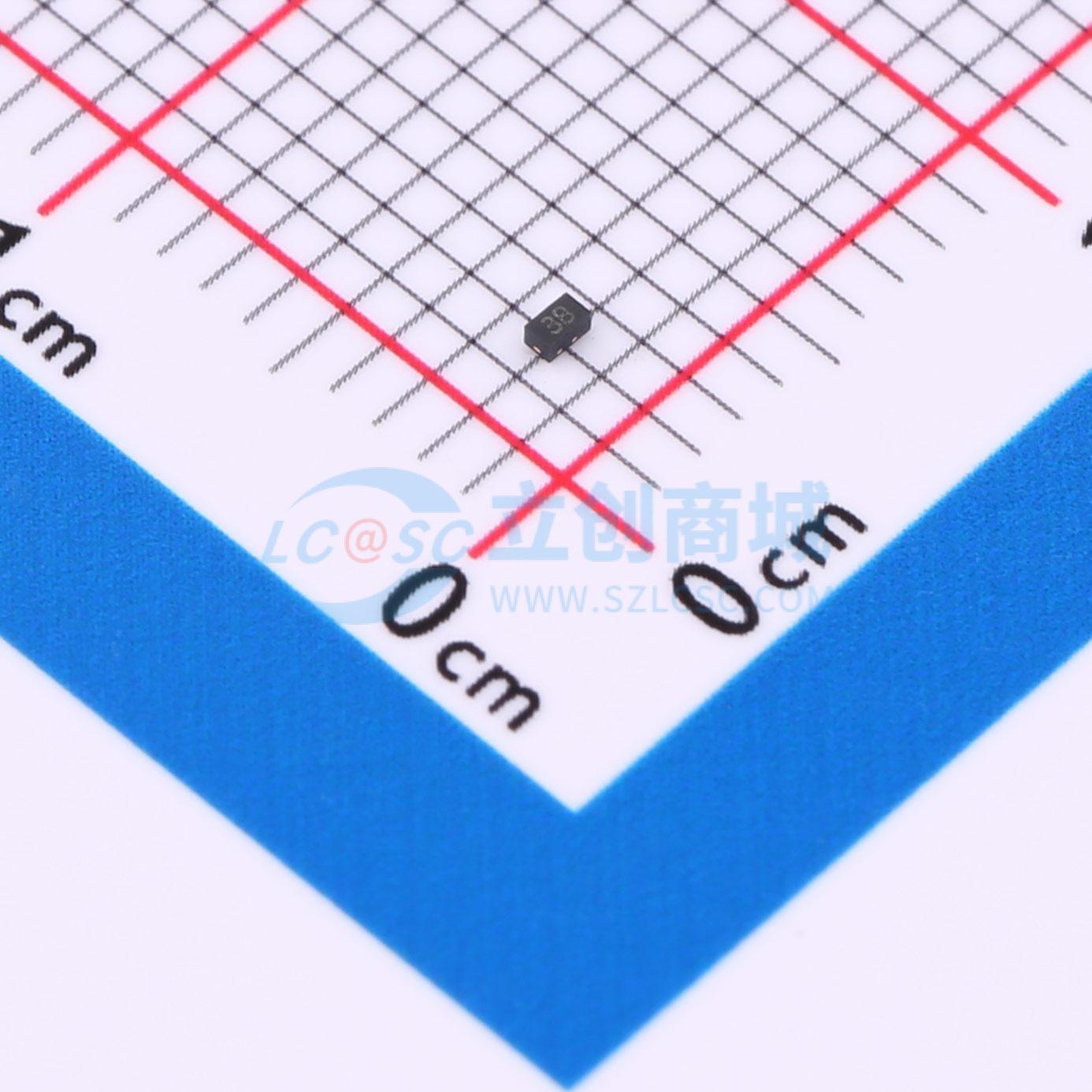

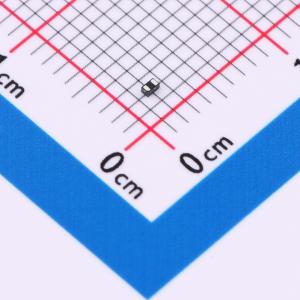

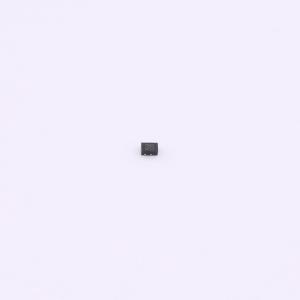

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC2FD3V3BS
双向ESD 3.3V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向ESD静电保护二极管，专为3.3V电压应用设计，单一通道结构。7A峰值电流吸收力，构成强效静电防护网。10pF电容值平衡了保护与信号传输的需求，确保电路在面对静电挑战时既安全又高效，是精密电路保护的理想元件。
- 商品型号
- HPESDNC2FD3V3BS
- 商品编号
- C22439938
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 84W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HPESDNC2FD3V3BS可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±8kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：84W（8/20μs）
- 工作电压：3.3V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
