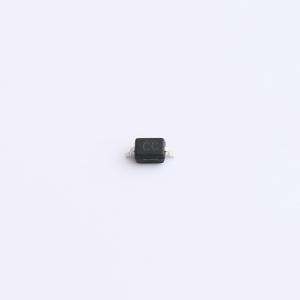

HL35L3V3CB2
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款高性能的双向ESD静电保护二极管，专为单一信号线设计。它能在3.3V的持续工作电压下稳定运行，具备20A的峰值电流吸收能力，为设备提供强大的瞬态电压防护。其超低的1pF电容值，确保了高速信号传输不受干扰，是保障精密电子设备安全的理想选择。
- 商品型号
- HL35L3V3CB2
- 商品编号
- C22439940
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HL35L3V3CB2用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而受损或工作异常。其卓越的箝位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。封装形式为SOD-323。
商品特性
- 超低电容：1 pF
- 低箝位电压
- 低本体高度：0.016'' (0.4 mm)
- 关断电压：3.3V
- 低漏电流
- 响应时间典型值 < 1.0 ns
- IEC61000-4-2 第4级静电放电防护
- 无铅器件
