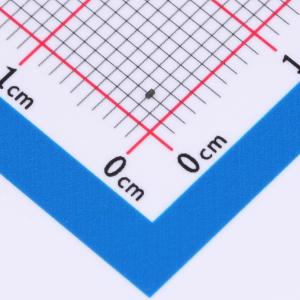

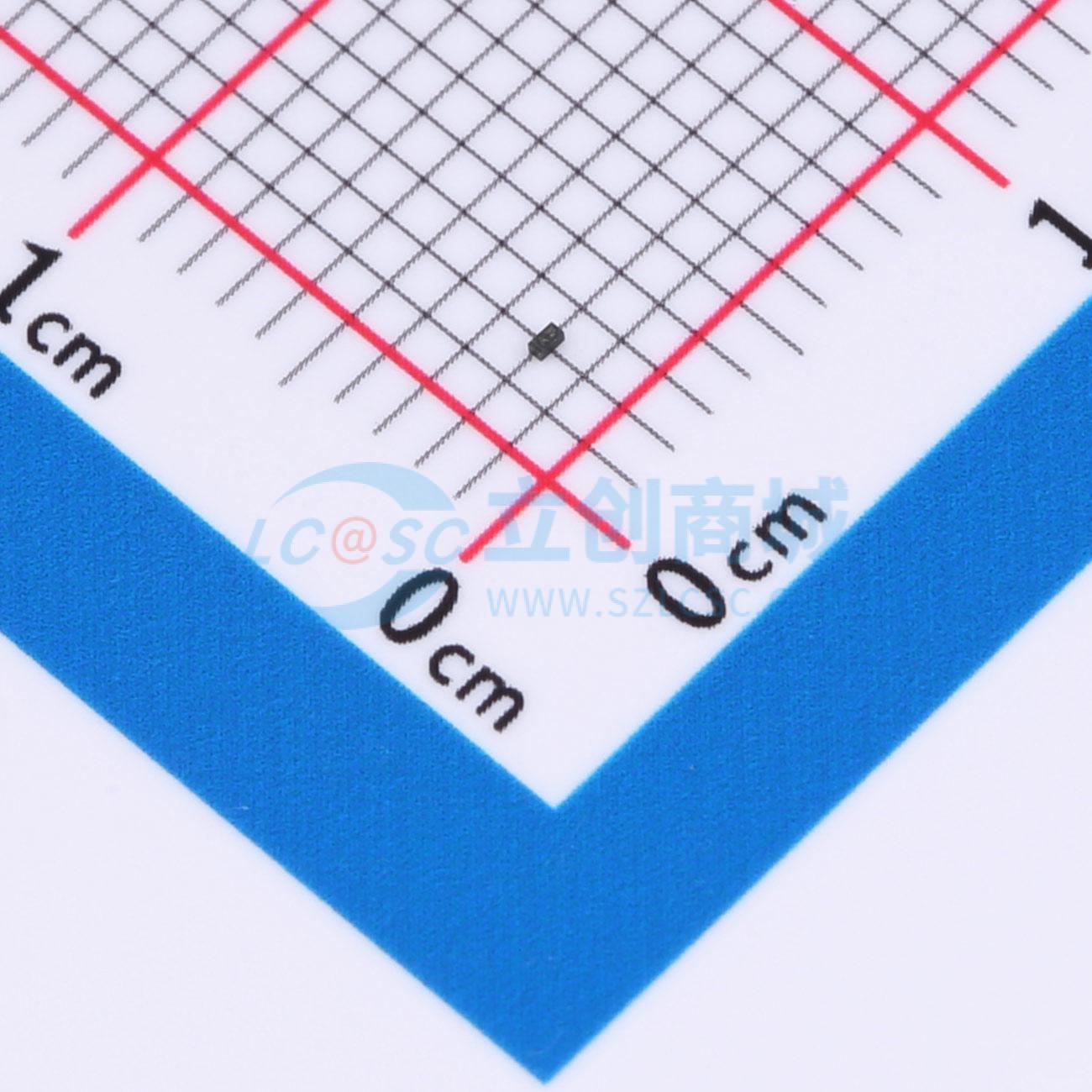

温馨提醒：图片仅供参考，商品以实物为准
HESD5481MUT3G
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为5V系统单通道定制，具备9A峰值电流处理能力，为电路提供坚实的静电防护墙。虽然电容值为15pF，适合于对速度要求不苛刻的环境，有效平衡了保护效能与成本，是众多消费电子和一般电路应用中预防静电损害的理想选择，确保设备长期稳定运行。
- 商品型号
- HESD5481MUT3G
- 商品编号
- C22439933
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESD5481MUT3G可保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装为DFN0603-2L。
商品特性
- 小外形尺寸：0.61 mm × 0.31 mm
- 低本体高度：0.28 mm
- 低泄漏电流
- 响应时间典型值小于1 ns
- 符合人体模型3级ESD等级
- IEC61000-4-2 4级ESD防护
- 无铅器件
- 声明产品材料符合RoHS要求且无卤
