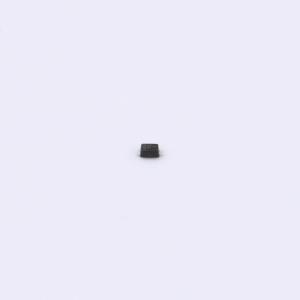

温馨提醒：图片仅供参考，商品以实物为准
HCESD5V0D5
单向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为单通道电路定制，耐压5V，能有效承载9.4A瞬时大电流，拥有80pF电容值，适宜于较低频或信号速率要求不高环境下的静电防护，为电子系统增设一道坚固的防线。
- 商品型号
- HCESD5V0D5
- 商品编号
- C22439936
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类产品中保护。它使设计人员能够在阵列不实用的应用中灵活地保护一条单向线路。采用SOD-523封装。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20微秒脉冲条件下，峰值功率高达140瓦
- 低漏电流
- 响应时间典型值小于1纳秒
- 符合人体模型静电放电等级3级（大于16千伏）的防护等级
- 符合IEC61000-4-2标准第4级的静电放电防护
- 符合IEC61000-4-4标准第4级的电快速瞬变脉冲群防护
