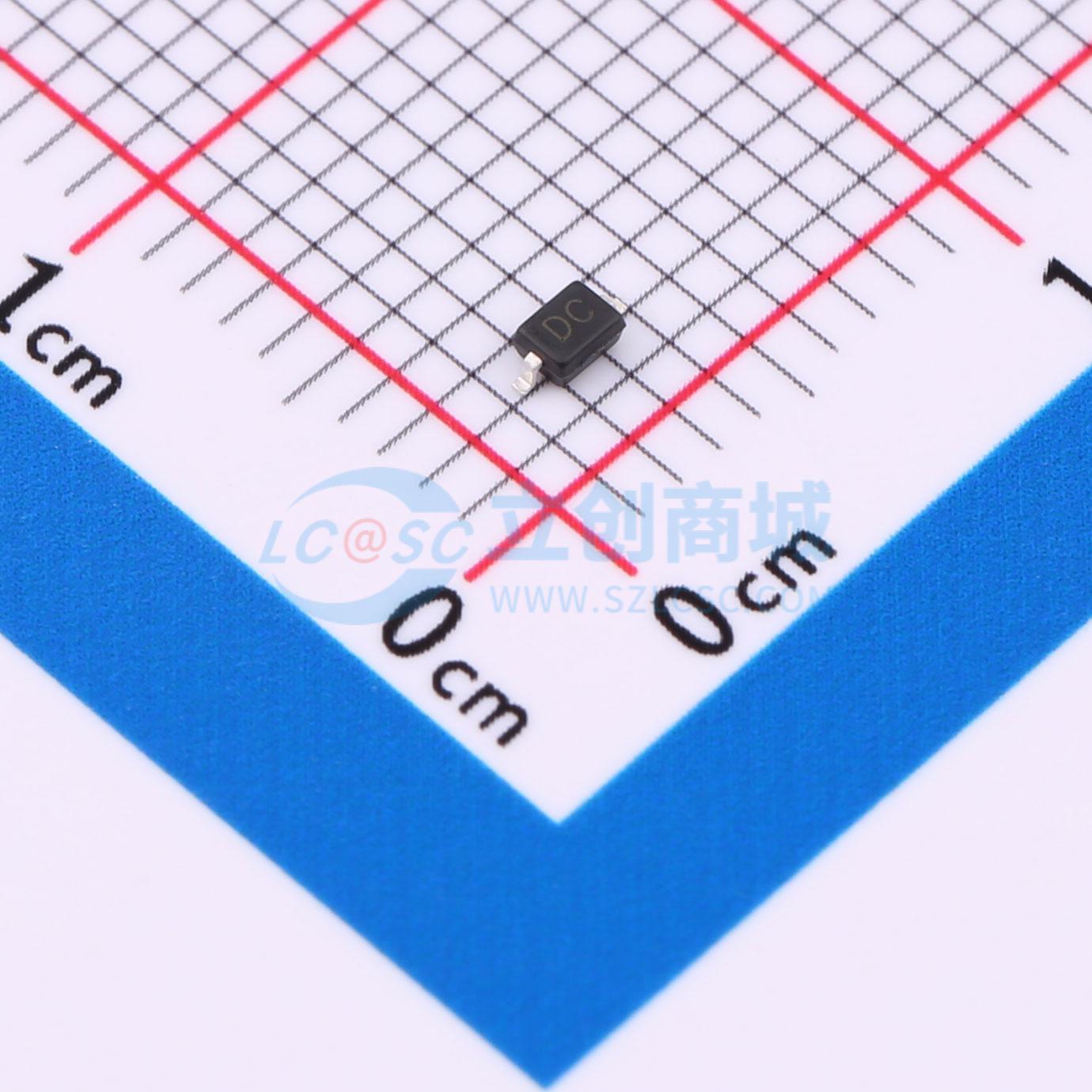

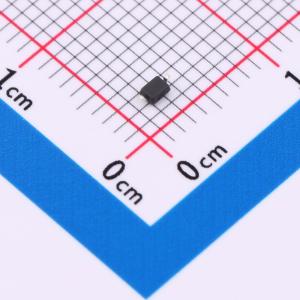

温馨提醒：图片仅供参考，商品以实物为准
HSPD9112W-2/TR
双向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专注于单通道电路保护，耐压12V及12A峰值电流处理能力，为电子设备搭建起稳固的静电防护网。加之1pF的低电容设计，确保信号传输高速且无损，成为精密电路与高速数据接口信赖的静电防护伙伴，为系统稳定性提供坚实后盾。
- 商品型号
- HSPD9112W-2/TR
- 商品编号
- C22439921
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.6V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSPD9112W-2/TR 可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护。它为设计师在阵列不切实际的应用中保护一条双向线路提供了灵活性。封装为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV（接触放电）/ ±30kV（空气放电）及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：12V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低漏电流
