温馨提醒：图片仅供参考，商品以实物为准

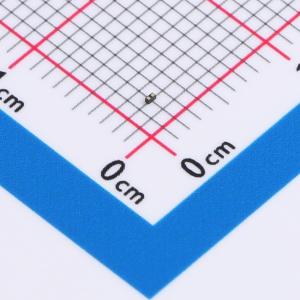

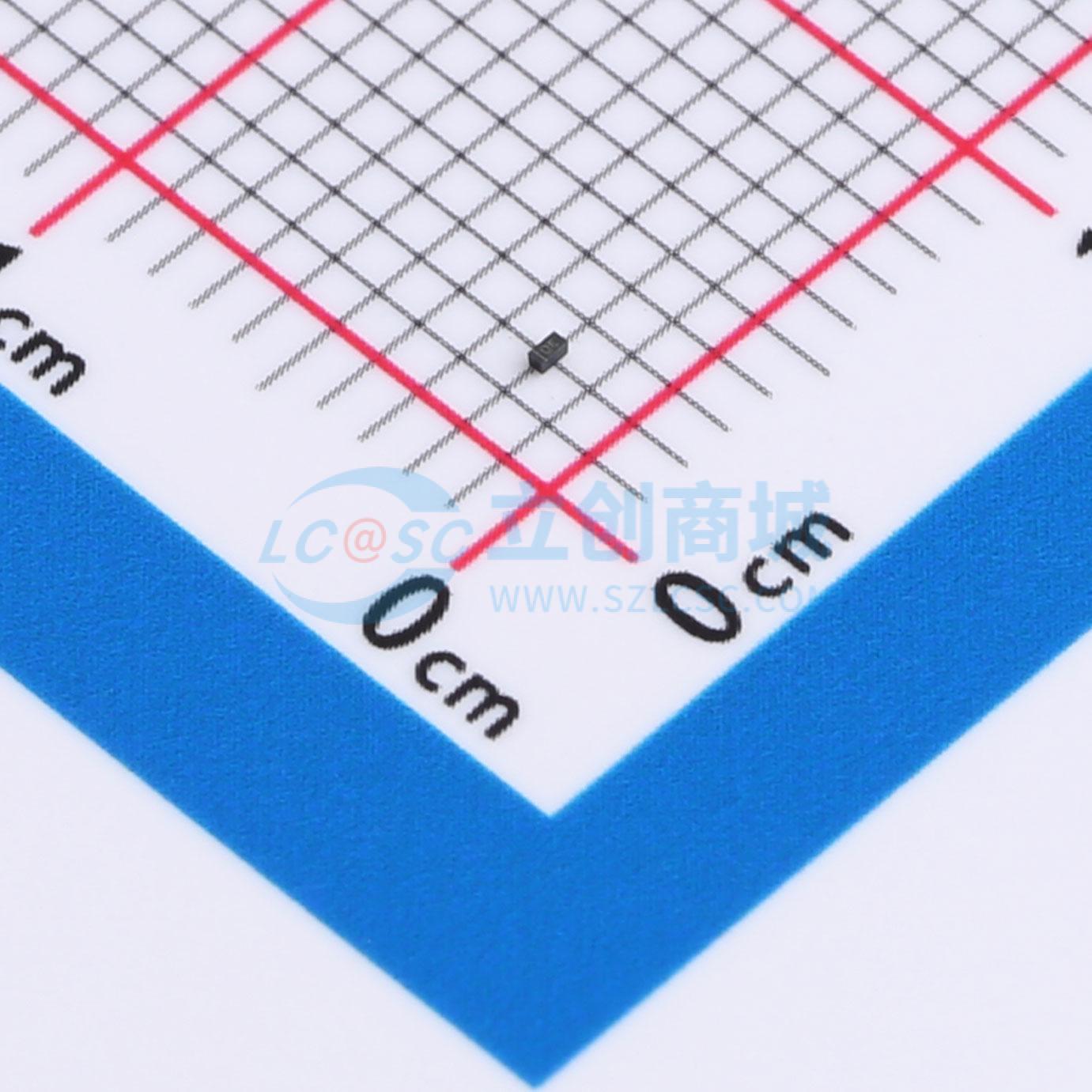

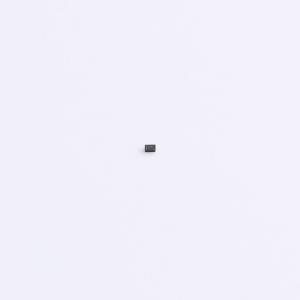

HRCLAMP0521Z
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款双向ESD防护二极管，专为单一信号线路设计，耐压5V，峰值脉冲电流4A，能在各种静电环境下提供稳健保护。其电容值仅为0.55pF，确保高速信号传输无碍，非常适合于保护精密电子设备中的敏感元件，不影响数据传输速度与质量。
- 商品型号
- HRCLAMP0521Z
- 商品编号
- C22439928
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品特性
- 为高速数据线提供瞬态保护
- IEC 61000-4-2 (ESD) ±8kV (接触放电) / ±15kV (空气放电)
- IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：100W (8/20us)
- 工作电压：5V
- 超小型封装 (0.6mm×0.3mm×0.3mm)
- 低电容：0.55pF (典型值)
- 低钳位电压
- 低漏电流
