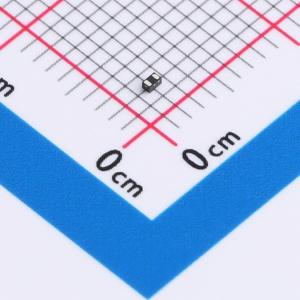

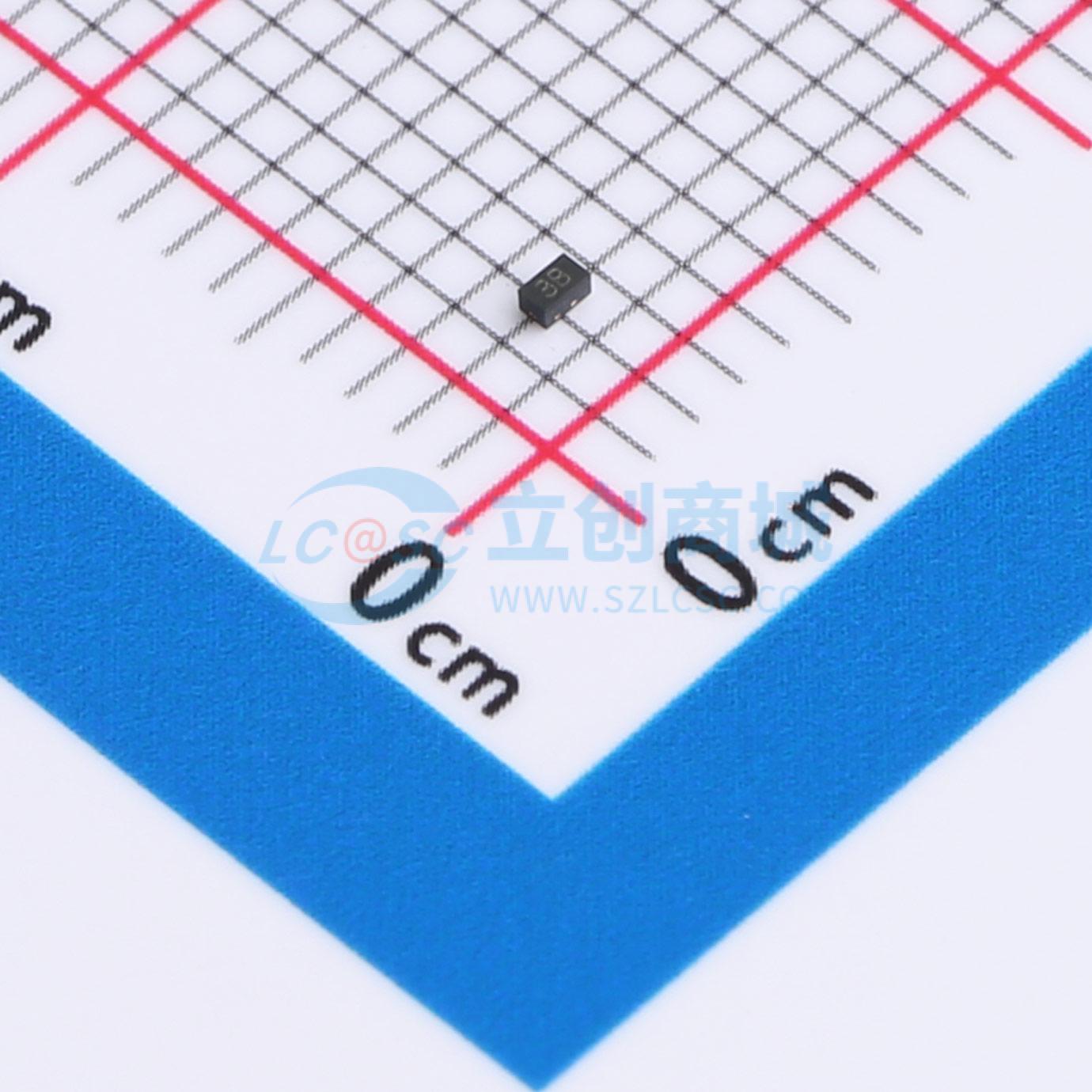

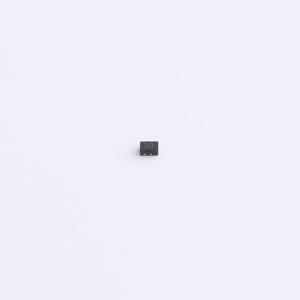

温馨提醒：图片仅供参考，商品以实物为准
HESD5431N
双向ESD 3.3V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管，针对3.3V电压系统优化，采用单通道设计。具备7A的峰值电流处理能力，为电路板提供更高级别的静电防护盾。10pF的电容值，在确保高效防护的同时，兼顾信号完整性，是现代电子设备抗静电干扰的可靠伙伴。
- 商品型号
- HESD5431N
- 商品编号
- C22439930
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.004774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压(VBR) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HESD5431N可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±8kV（接触）±15kV（空气）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：84W（8/20μs）
- 工作电压：3.3V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
