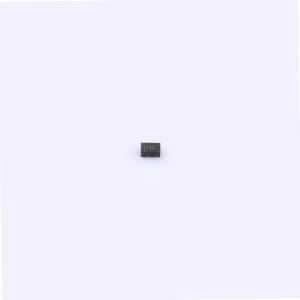

温馨提醒：图片仅供参考，商品以实物为准
HCESD882NC12VU
单向ESD 12V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单通道单向ESD保护二极管，专为12V电压平台设计，能承受4A静电冲击电流，为电路提供可靠保护。28pF电容值平衡了保护与信号完整性，尤其适合于需要稳健静电防护而不牺牲数据传输速度的中速接口和电路应用，是电子设备静电解决方案的理想组件。
- 商品型号
- HCESD882NC12VU
- 商品编号
- C22439923
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 28pF |
商品概述
HCESD882NC12VU可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了一流的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±8kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：150W（8/20us）
- 工作电压：12V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：45pF（典型值）
- 低钳位电压
- 低泄漏电流
