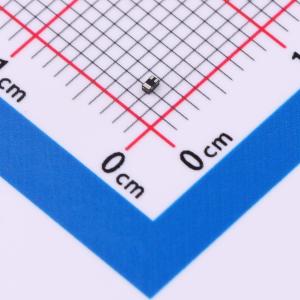

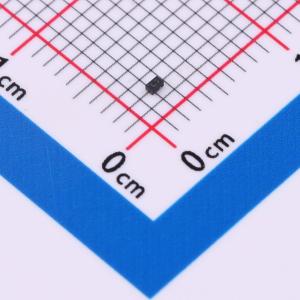

温馨提醒：图片仅供参考，商品以实物为准
HPESDUC3FD5VU
单向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，独特之处在于双通道设计，每通道5V的电压保护水平，能有效阻挡静电危害。3A的峰值电流处理能力，加之仅0.45pF的超低电容值，确保了信号完整无损且高速传输，是小型化、高频应用领域中防止静电干扰的优选组件，为电子设备的稳定运行保驾护航。
- 商品型号
- HPESDUC3FD5VU
- 商品编号
- C22439924
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.005023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
HPESDUC3FD5VU用于保护敏感的半导体组件，防止其因静电放电及其他电压引起的瞬态事件而损坏或发生故障。其卓越的钳位能力、低泄漏电流、低电容以及快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不便于使用阵列的应用中保护两条单向线路。采用DFN1006-3L封装。
商品特性
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合人体模型Class 3级ESD等级
- IEC61000-4-2 Level 4 ESD保护
- 声明产品材料符合RoHS要求且无卤
