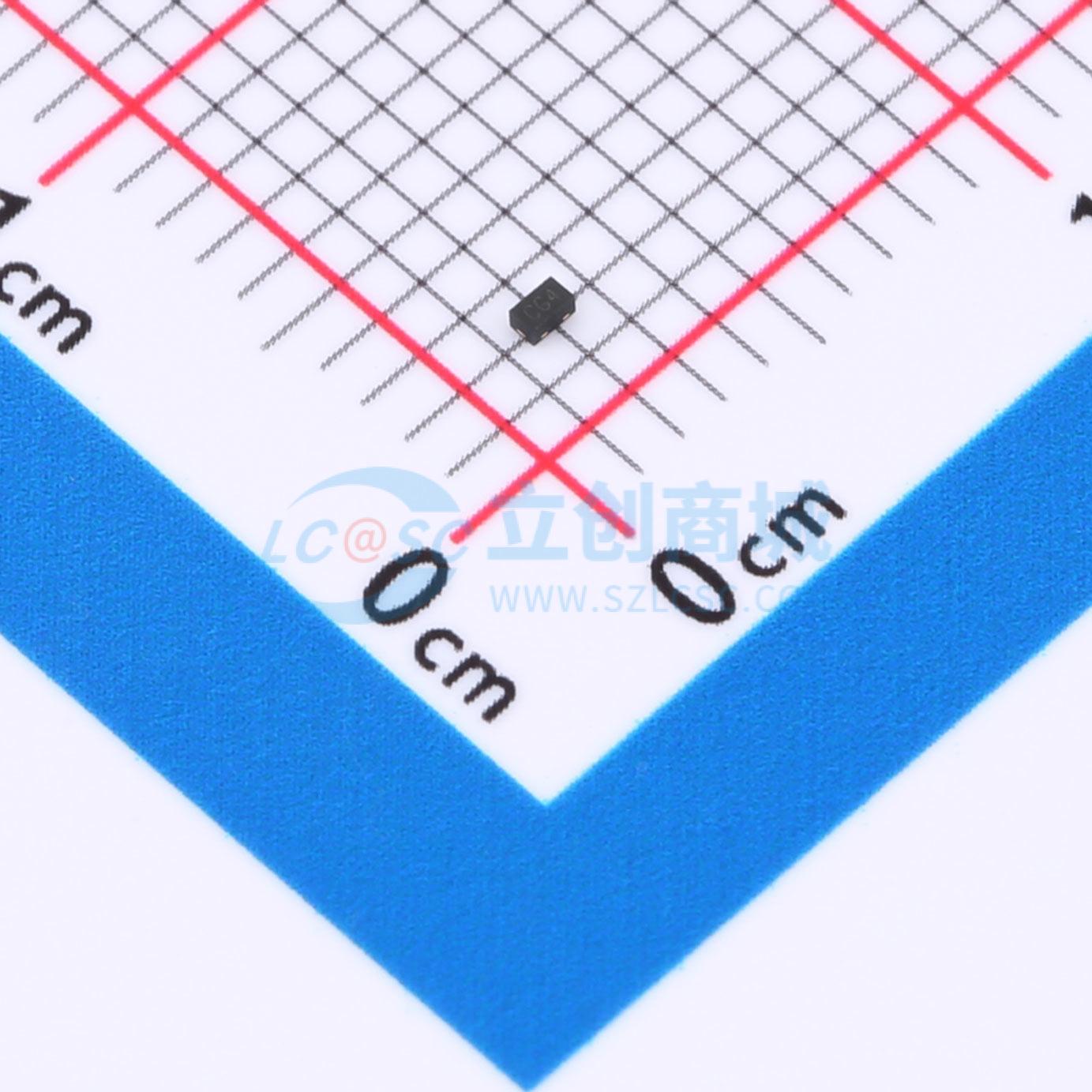

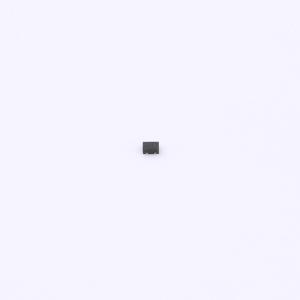

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC2FD24VB
双向 24V 5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道应用设计，具有24V的高耐压VRWM，能承受5A的瞬时电流冲击，为电路提供坚实保护。10pF的电容值确保了在保护之余，不影响信号传输速度，特别适宜于需要高电压防护而不牺牲数据传输效率的电子设备，是平衡防护等级与信号质量的理想元件。
- 商品型号
- HPESDNC2FD24VB
- 商品编号
- C22439919
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HPESDNC2FD24VB可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±15kV（接触），±20kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：300W（8/20μs）
- 工作电压：24V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
