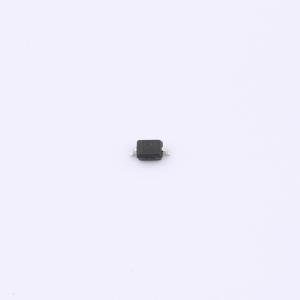

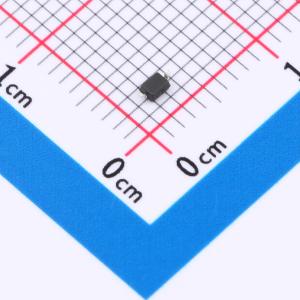

温馨提醒：图片仅供参考，商品以实物为准
HESD5621W15-2/TR
单向ESD 15V截止 峰值浪涌电流：60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电保护二极管专为精密电路设计，采用单向保护技术，配置单一通道，能在15V的工作电压下稳定运行。其峰值电流处理能力达到60A，能有效抵御瞬态高压冲击，保障系统安全。拥有330皮法电容值，确保高速信号传输不受干扰，特别适合对信号完整性有高要求的电子设备，为您的电路提供高效、稳健的静电防护解决方案。
- 商品型号
- HESD5621W15-2/TR
- 商品编号
- C22439920
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 60A | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us | |
| 击穿电压(VBR) | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 400pF |
商品概述
HESD5621W15-2/TR可保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了保护单条单向线路的灵活性，适用于不便于使用阵列的应用场合。封装为SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：1800W (8/20us)
- 工作电压：15V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
