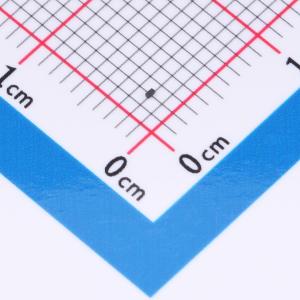

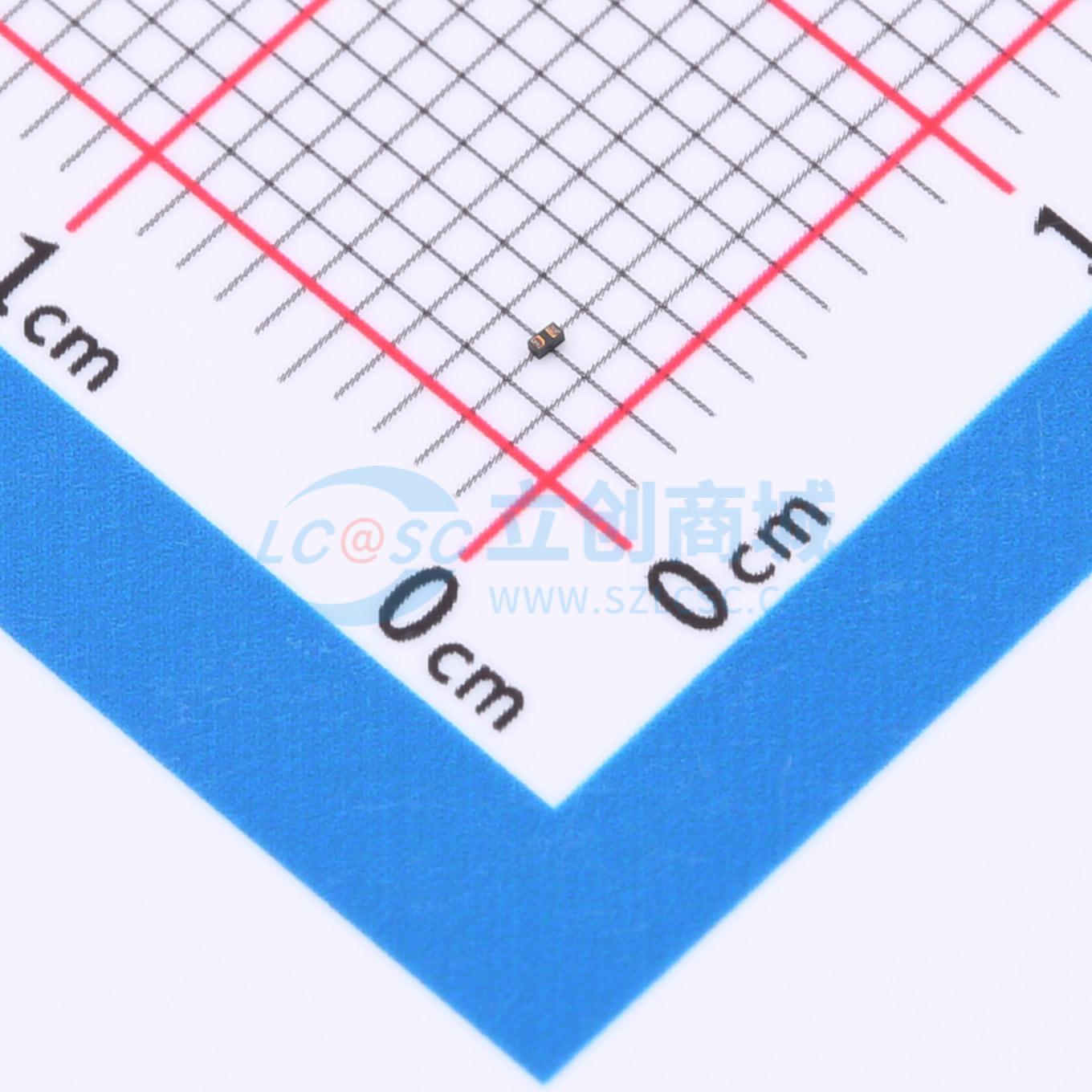

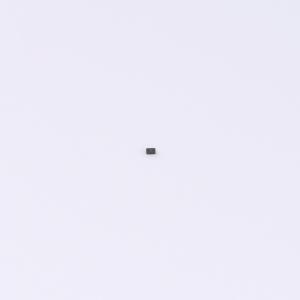

温馨提醒：图片仅供参考，商品以实物为准
HESD5451XZ
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为5V电压等级的单通道电路设计，能承受高达9A的瞬态电流冲击，提供卓越的静电防护效果。尽管电容值较高，为15pF，但仍适用于不追求极致高速传输的应用场景，确保电路在存在静电威胁的环境中稳定工作，是众多电子设备静电防护的理想元件。
- 商品型号
- HESD5451XZ
- 商品编号
- C22439918
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.011647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESD5451XZ用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。该器件具备出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 小外形尺寸：0.61mm × 0.31mm
- 低高度：0.28 mm
- 低泄漏电流
- 典型响应时间小于 1 ns
- 人体模型静电放电等级为3级
- IEC61000-4-2 第4级静电放电防护
- 无铅器件
- 产品材料符合RoHS要求且无卤素。
