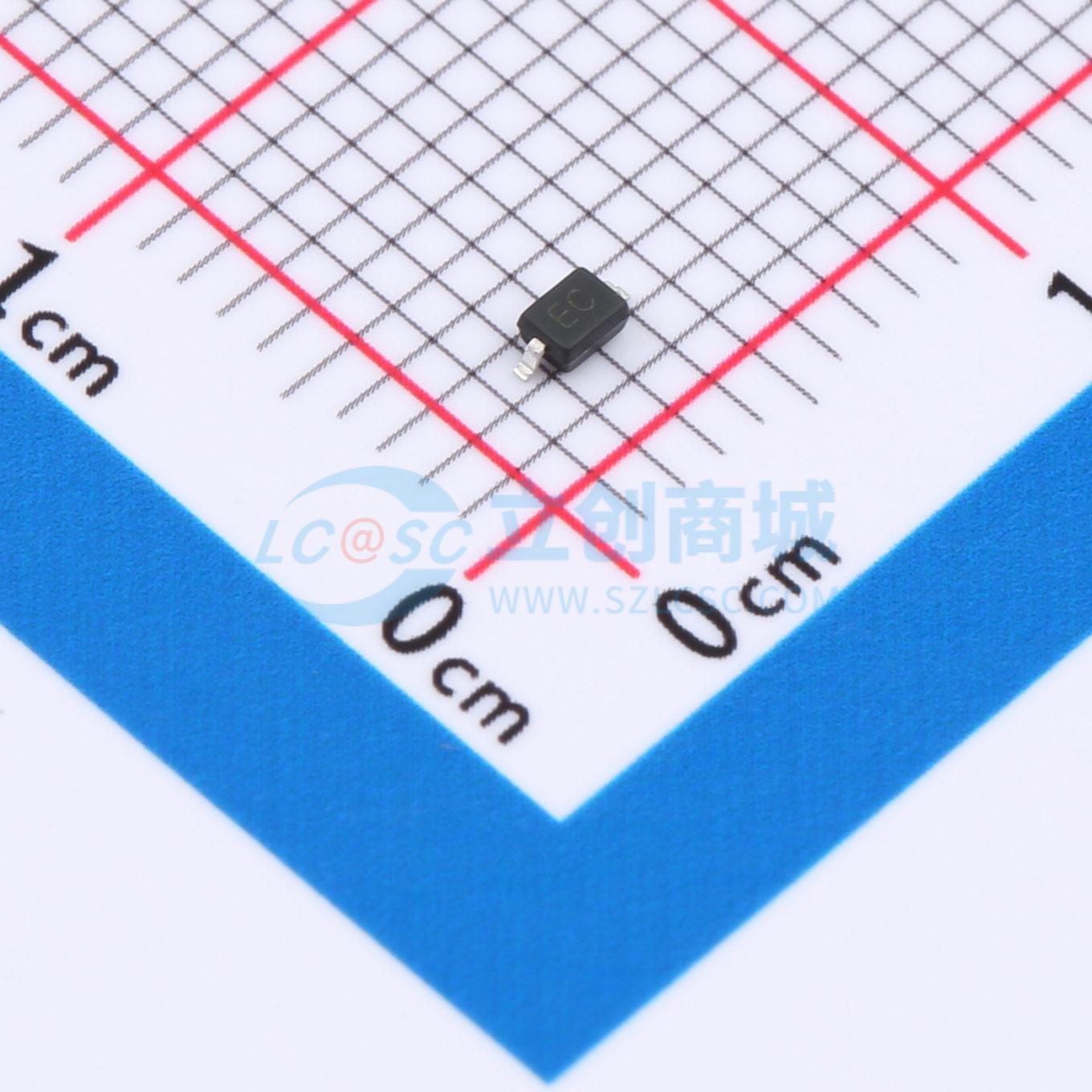

温馨提醒：图片仅供参考，商品以实物为准

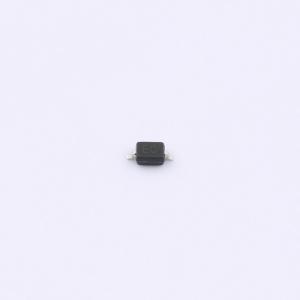

HSP4023-01FTG-C
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单通道型，工作电压15V，能承受10A瞬时电流冲击，为电子电路提供坚实保护。1pF低电容设计确保信号传递快速无衰减，是保护精密电子设备远离静电干扰的优选组件。
- 商品型号
- HSP4023-01FTG-C
- 商品编号
- C22439917
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 31.8V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSP4023-01FTG-C 可保护敏感的半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触) ±30kV (空气) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：15V
- 保护一路 Vcc 或数据线
- 低箝位电压
- 低漏电流
