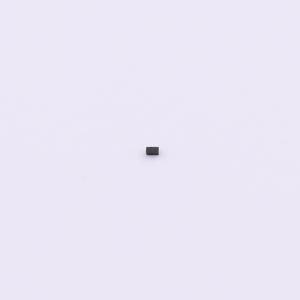

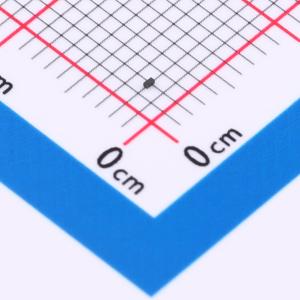

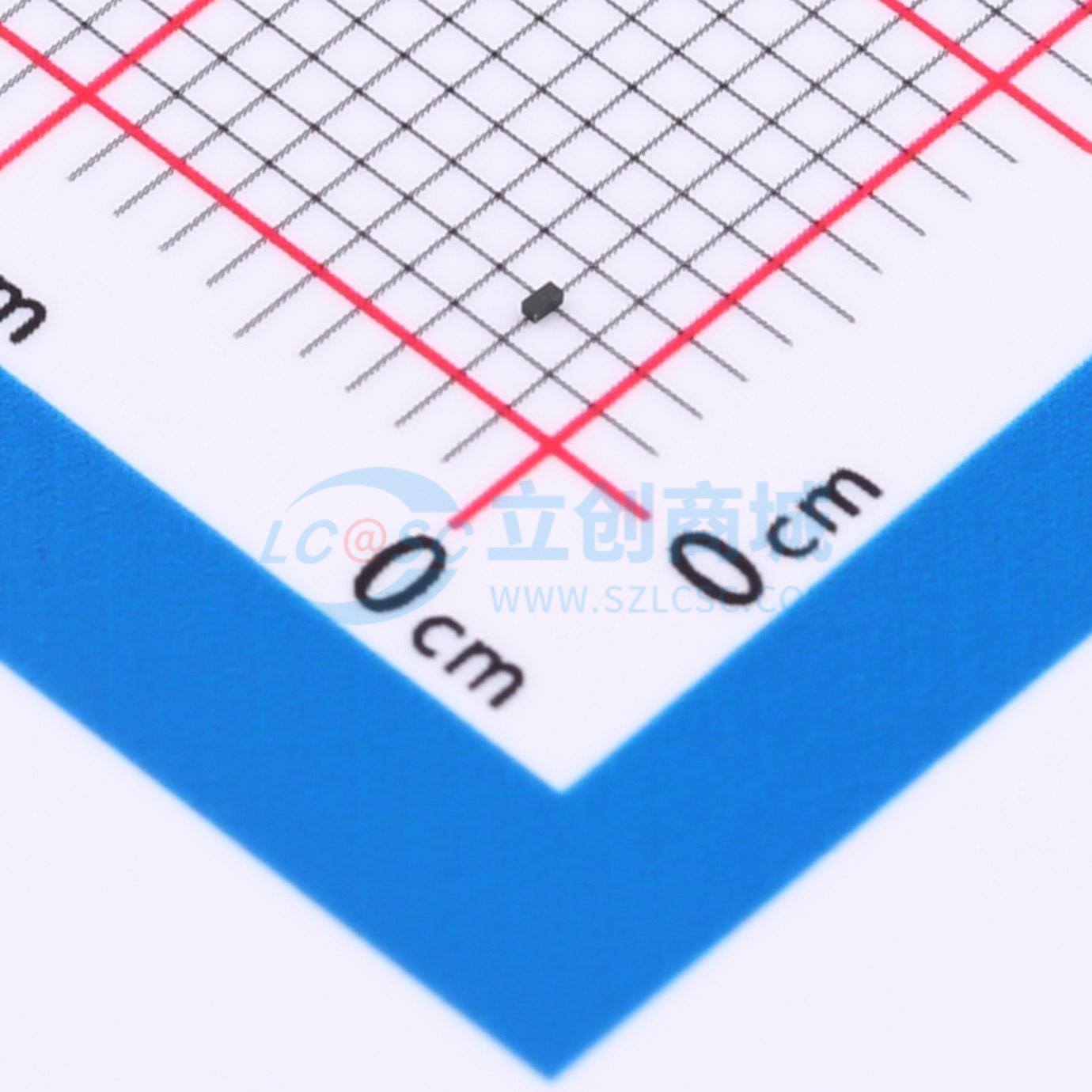

HPESD5V0L1BSF
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，仅有一个通道。工作电压5V，可承受9A电流。结电容典型值为15pF。适用于多种电子产品，能有效双向防护静电和浪涌干扰，保障设备稳定运行，提升设备安全性和可靠性。
- 商品型号
- HPESD5V0L1BSF
- 商品编号
- C22439912
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.010473克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HPESD5V0L1BSF 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD风险的设计提供了业界领先的保护。它为设计师在阵列不切实际的应用中保护单条双向线路提供了灵活性。
商品特性
- 小型封装尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合人体模型3级ESD等级
- IEC61000-4-2 4级ESD保护
- 无铅器件
- 产品材料符合RoHS及无卤素要求
