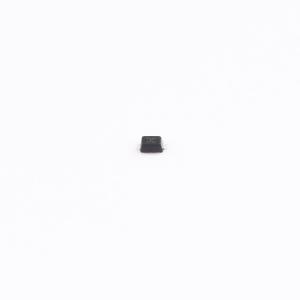

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC5D5VB
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单一通道设计，耐压5V，具备强效的20A瞬态电流处理能力，电容值33pF，确保在保护电路免受静电冲击的同时，适应于更广泛的数据传输速率需求，为电子设备安全运行增添稳固保障。
- 商品型号
- HPESDNC5D5VB
- 商品编号
- C22439704
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品概述
HPESDNC5D5VB 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用 SOD-523 封装。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (静电放电) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：400W (8/20us)
- 工作电压：5V
- 保护一条 Vcc 或数据线
- 低箝位电压
- 低泄漏电流
