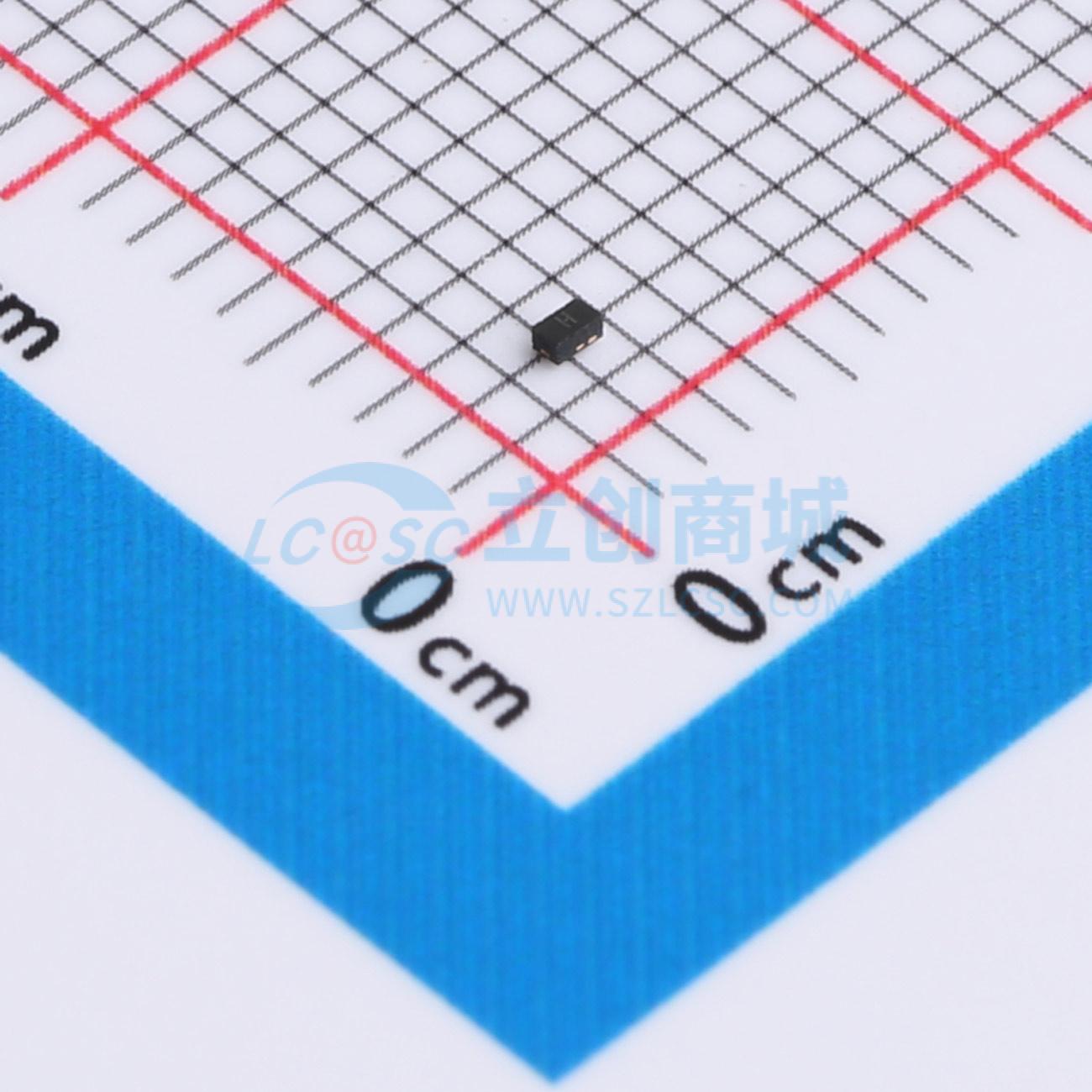

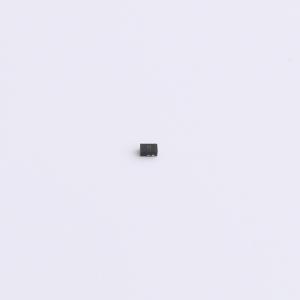

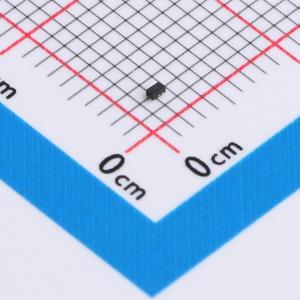

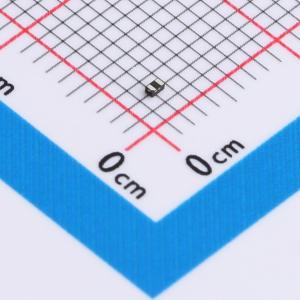

温馨提醒：图片仅供参考，商品以实物为准
HAZ5525-01F
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这颗双向ESD防护二极管专为单路信号线定制，5V最大连续工作电压与20A峰值脉冲电流处理能力，组成坚实的静电防线。40皮法低电容特性，确保高速信号无延迟通过，为各类精密电子设备提供既高效又细腻的静电保护方案，强化系统抗干扰性能。
- 商品型号
- HAZ5525-01F
- 商品编号
- C22439909
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HAZ5525 - 01F可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（接触）、±30kV（空气）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：400W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
