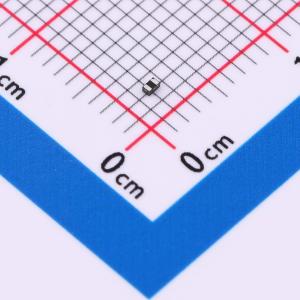

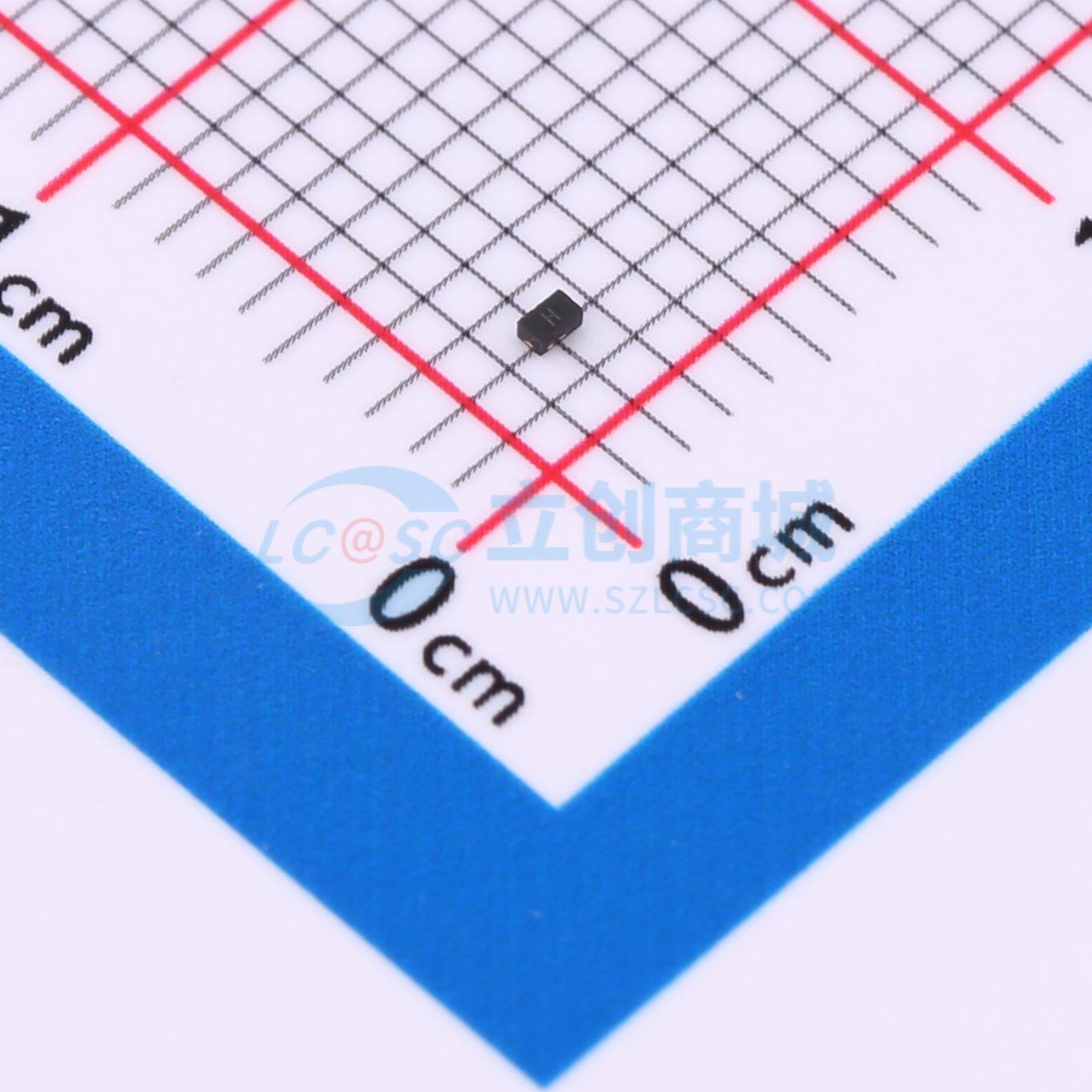

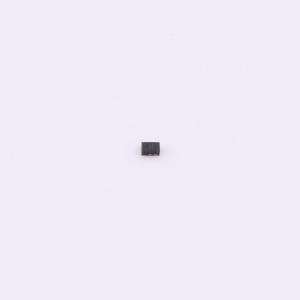

温馨提醒：图片仅供参考，商品以实物为准
HPJSD05CFN2
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款ESD静电保护二极管为双向单通道设计，工作电压VRWM为5V，可承受20A瞬时冲击电流，为电路提供坚强的静电防护。其紧凑的40pF电容值确保高速信号畅通无阻，是保护电子设备免受静电损伤的精选组件，提升系统整体的稳定性和耐用度。
- 商品型号
- HPJSD05CFN2
- 商品编号
- C22439705
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
