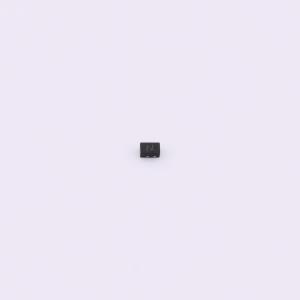

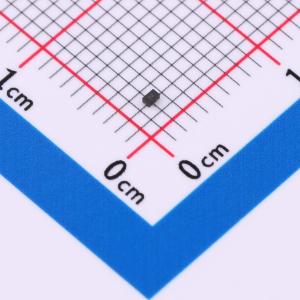

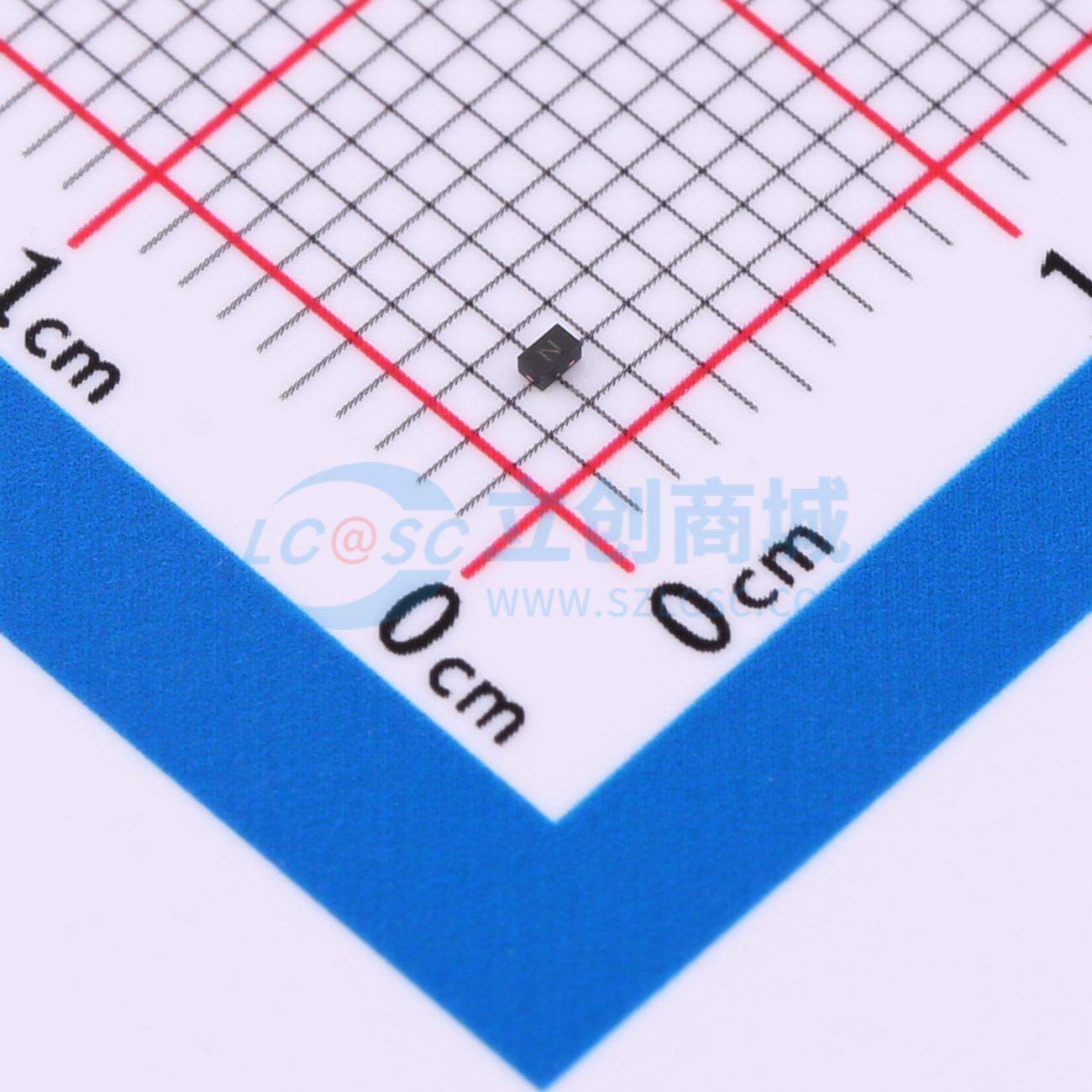

HRCLAMP0531T.TCT
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道应用设计，可在5V电压下稳定工作，提供4A峰值电流的静电防护能力，有效守护电路安全。其电容值低至0.5pF，确保了信号完整无损地高速传输，是保护高灵敏电子设备和提升系统抗静电干扰能力的理想方案。
- 商品型号
- HRCLAMP0531T.TCT
- 商品编号
- C22439703
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.008333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HRCLAMP0531T.TCT可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。 它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。 DFN1006 - 2L封装
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）±8kV（接触）
- ±15kV（空气）
- IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：100W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
