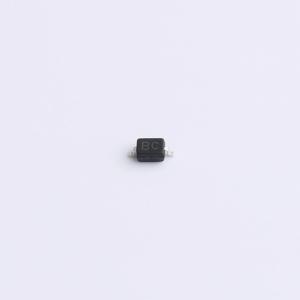

温馨提醒：图片仅供参考，商品以实物为准
HSPD9108W-2/TR
双向ESD 8V截止 峰值浪涌电流：18A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单路信号保护设计，耐压8V，峰值电流承受力达18A，为电路提供强劲的静电冲击抵御能力。仅1pF的低电容值，确保高速信号传递不受影响，是保护高频率数据线路免受静电损伤的理想选择，为电子产品安全运行提供可靠保障。
- 商品型号
- HSPD9108W-2/TR
- 商品编号
- C22439702
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 18A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSPD9108W-2/TR可保护敏感半导体组件，使其免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：8V
- 保护一条Vcc或数据线
- 低钳位电压
- 低漏电流
