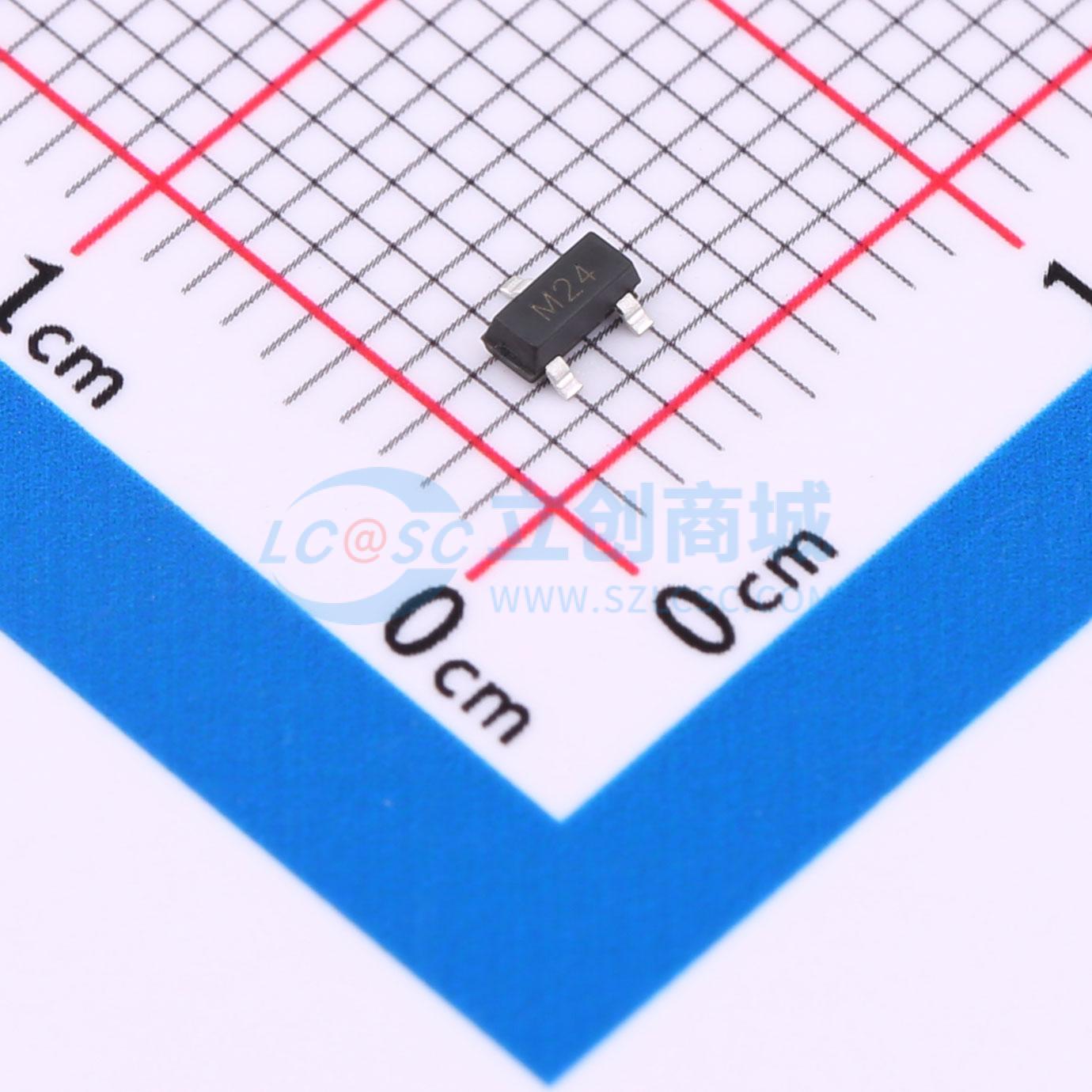

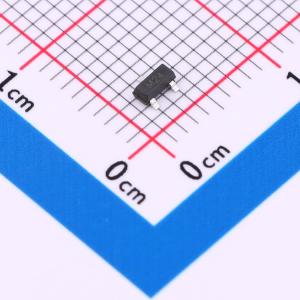

HSM24T1G
单向ESD 24V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为单向类型，具备两个通道，能在24V最大工作电压下提供稳定防护。其峰值脉冲电流可达7A，有效阻挡静电冲击。40皮法的低电容值设计确保了信号传递无损，特别适合于保护敏感电子电路，防止静电损害，保障设备稳定运行。
- 商品型号
- HSM24T1G
- 商品编号
- C22439699
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 52V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HSM24T1G 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合 IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：24V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低漏电流
