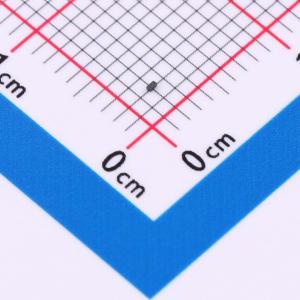

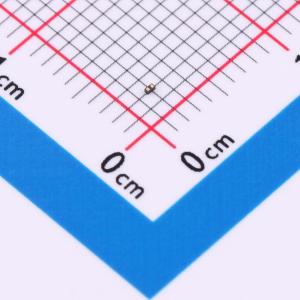

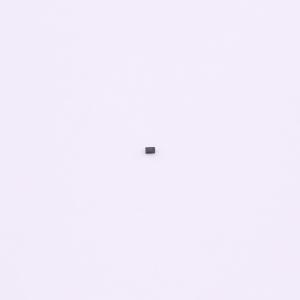

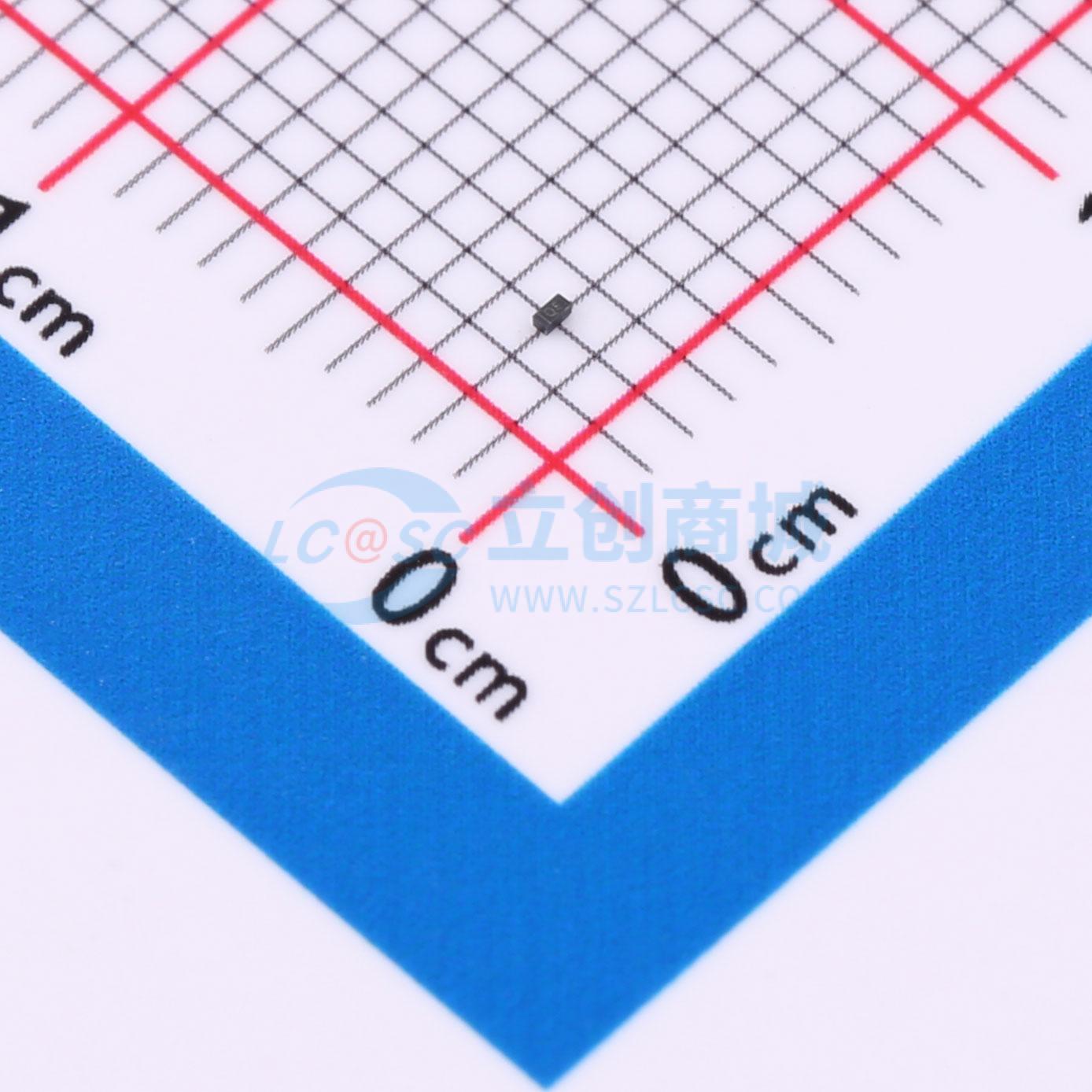

HAZ5B65-01F
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款ESD静电保护二极管设计为双向，专为单通道应用打造，能有效抵御静电冲击。其工作电压为5V，峰值脉冲电流可达4A，确保了可靠的安全屏障。拥有仅0.55pF的低电容值，它在保护敏感电路的同时，保证了信号完整性，特别适合于高频传输或数据线路，不会引起明显的信号衰减。
- 商品型号
- HAZ5B65-01F
- 商品编号
- C22439698
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
