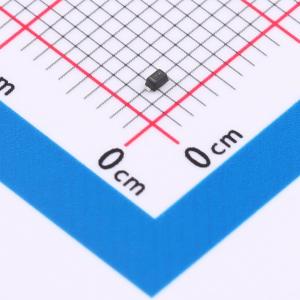

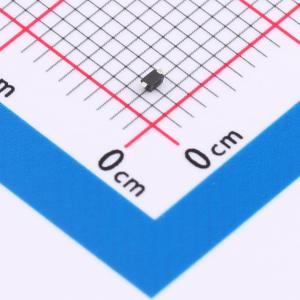

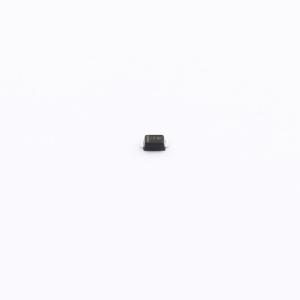

温馨提醒：图片仅供参考，商品以实物为准
HT5V0S5-7
单向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为单向类型，专注于单一通道的静电防护，额定电压5V，能够处理高达9.4A的瞬时电流，电容值为80pF，适用于对信号延迟不太敏感的应用场景，为电子设备提供强有力的静电冲击抵御能力。
- 商品型号
- HT5V0S5-7
- 商品编号
- C22439696
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
该器件可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在不适合使用阵列的应用中保护一条单向线路的灵活性。采用SOD-523封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20μs脉冲下峰值功率高达140W
- 低泄漏电流
- 响应时间典型值小于1ns
- 符合人体模型3级静电放电等级（>16kV）
- 符合IEC61000-4-2标准4级静电放电保护
- 符合IEC61000-4-4标准4级电快速瞬变脉冲群保护
